нию с заданным числом витков. При подаче рабочей жидкости в поршневую либо штоковую

полости винтового гидроцилиндра его шток начинает соответственно выдвигаться из корпу-

са либо задвигаться. При этом, шток гидроцилиндра осуществляет силовое перемещение по

винтовой линии согласно функциональному назначению, а через пространство, ограничен-

ное винтовой линией гидроцилиндра, могут проходить различные коммуникации или эле-

менты других приводов, а сам винтовой гидроцилиндр может служить либо их дополнитель-

ной защитой, либо несущим элементом в зависимости от назначения, условий работы, рабо-

чего процесса и режима работы гидрофицированной системы.

Названный гидроагрегат преобразует возвратно-поступательное перемещение штока в

поворотное движение всей конструкции относительно центральной его оси. При этом, число

витков соосного многокорпусного винтового гидроцилиндра обеспечивает более равномер-

ное распределение по окружности создаваемой им нагрузки, требуемой для нормального

функционирования, в частности, крупногабаритных вентилей в труднодоступных или не-

безопасных условиях эксплуатации. Не следует забывать, что поршневые и штоковые полос-

ти такого гидроцилиндра должны быть соответственно соединены.

заключении

надо отметить, что представленные выше некоторые новые техниче-

ские решения совершенствования конструкции гидроцилиндров позволяют не только рас-

ширить технологические возможности гидрофицированных объектов машиностроения, но и

на основе анализа уточнённой классификации гидроцилиндров (Рис. 9), прогнозировать их

дальнейшее развитие, направленное на реализацию возрастающих потребностей машино-

строителей.

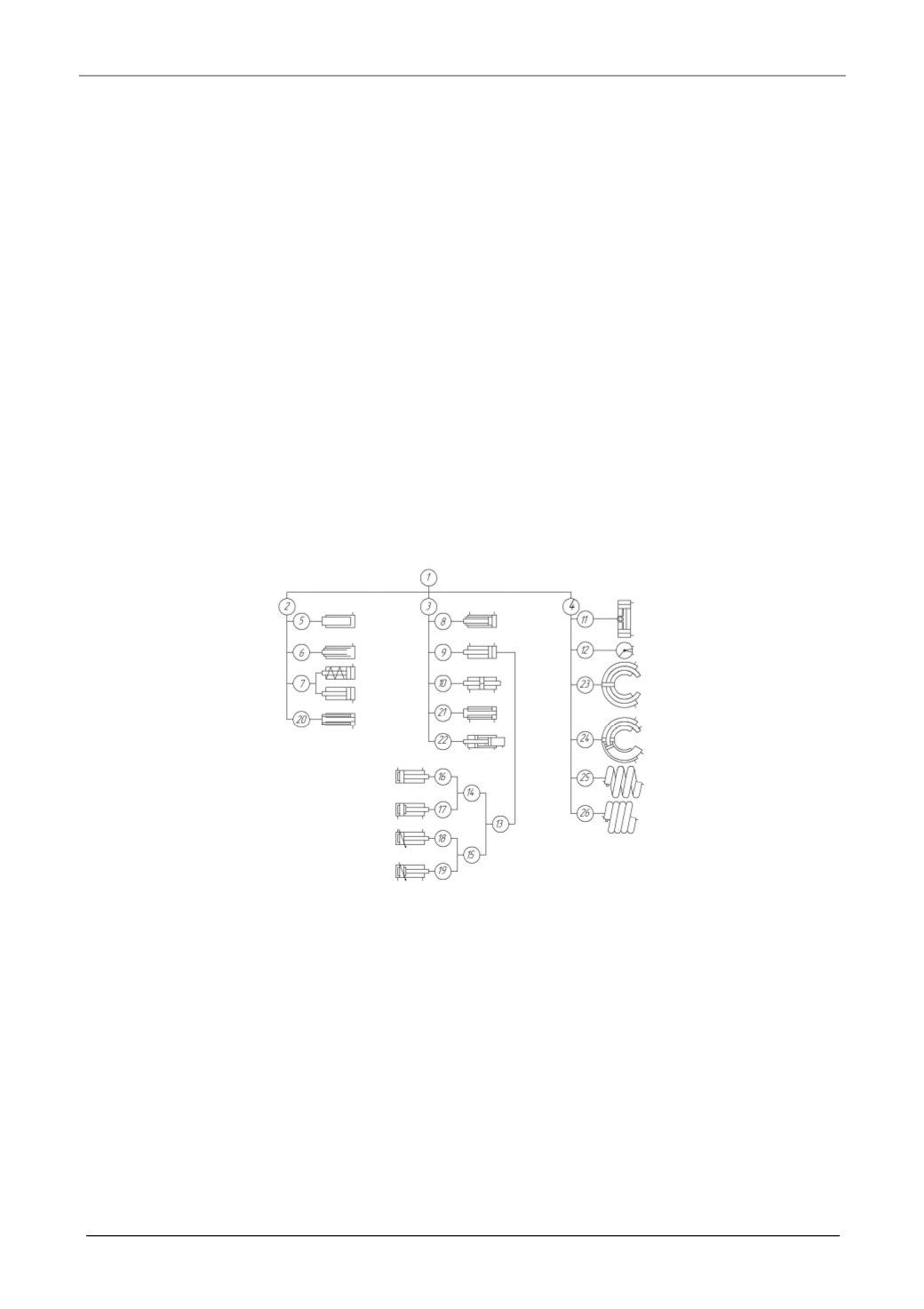

Рис. 9. Уточнённая классификация гидроцилиндров машин

Литература:

Кобзов Д.Ю. Гидроцилиндры дорожных и строительных машин. Часть 1. Конструкция.

Надёжность. Перспективы развития // Братск. индустр. ин-т. - Братск, 1998. – 59 с., ил., библиогр. 246

назв. – Рус. – Деп. в МАШМИР 13.08.1998, № 2-сд1998.

36-th Annual Designer's Guide: To fluid power products – Cylinders // Hydraulics &

Pneumatics, USA, 1992, January. pp. 84-86. (на

Справочник по промышленной робототехнике. Книга 1. Под редакцией Ш. Нофа.– М.:

Машиностроение, 1989. С. 421, рис. 25.37 и рис. 25.39.

Кобзов Д.Ю., Тарасов В.А., Плешивцева С.В. Гидроцилиндр. Изобретатели –

машиностроению. – 2009. – №1. – С. 14-16.
