полый шток 3 с поршнем, направляющими и уплотнительными элементами. Корпус имеет
внешние подводы 4, 5 жидкости. Телескопическая труба 2, дополнительно имеет внешний
подвод 6 жидкости и неподвижную внутреннюю крышку 7 с направляющим и уплотнитель-
ным элементами. При этом полый шток 3 с поршнем имеет внешний подвод 8 и внутренний
отвод 9 жидкости и установлен в противоположном выдвижению телескопической трубы 2
направлении и проходит через заднюю неподвижную крышку корпуса 1 гидроцилиндра, до-
полнительно снабжённую направляющими и уплотнительными элементами. Важно, что про-
дольные оси штока, телескопической трубы и корпуса гидроцилиндра совпадают и при пол-
ном выдвижении штока или телескопической трубы образуют замкнутую окружность.

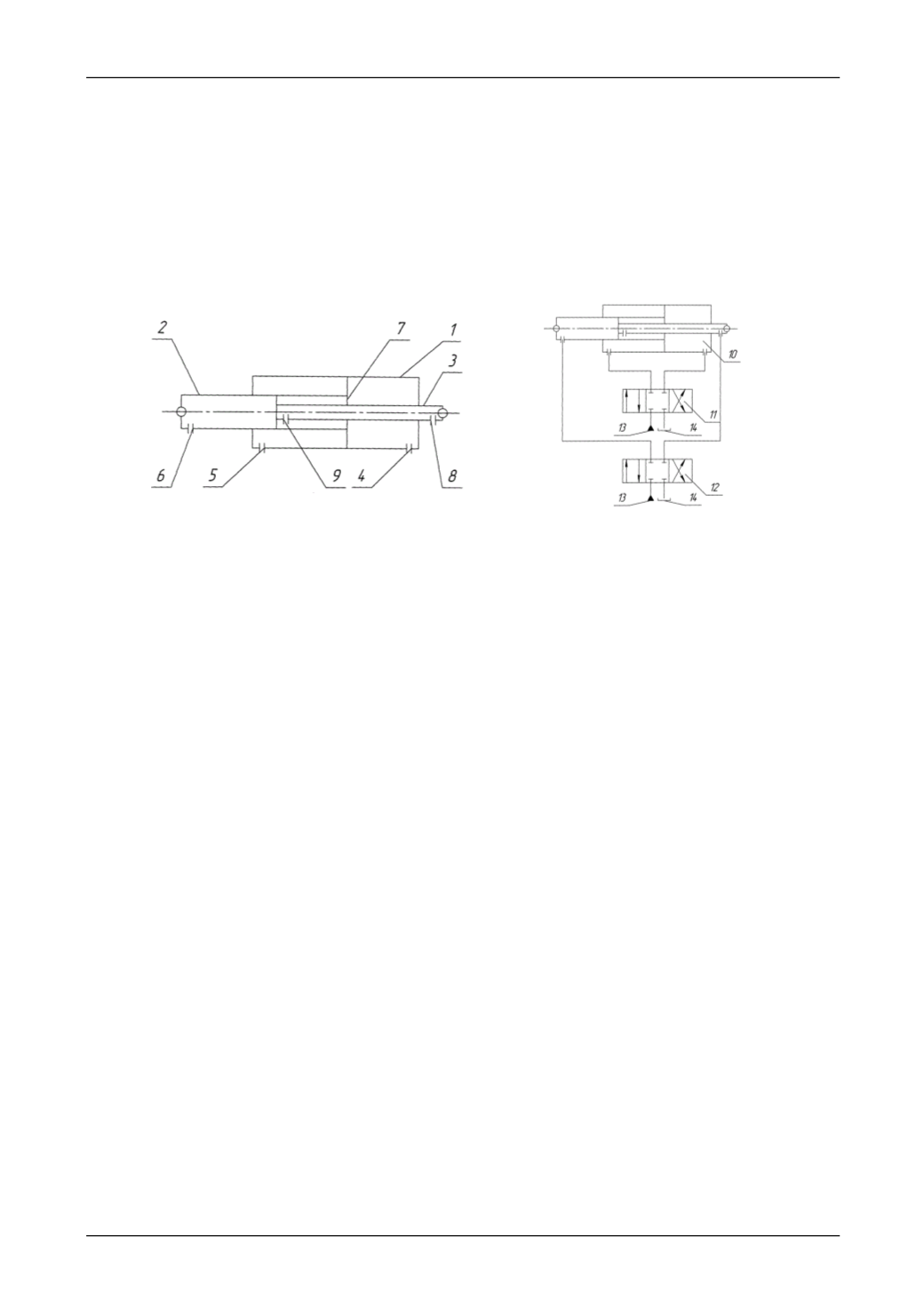

Рис.4. Схема телескопического гидроцилиндра двухстороннего
действия с двусторонним штоком и принципиальная гидросхема его подключения
Предлагаемый вниманию гидроцилиндр работает следующим образом.
Гидроцилиндр 10 подключается через распределители 11 и 12 к источнику пита-
ния (насосу) 13 и сливу 14 штатной гидросистемы (фиг 5).
При подаче жидкости в поршневую полость гидроцилиндра через подвод 4
(Рис.4) жидкость вытесняется через отверстие 5 из штоковой полости и телескопическая
труба 2 выдвигается из корпуса 1 гидроцилиндра. При закрытых подводах 6 и 8 жидко-
сти этот процесс сопровождается вдвижением штока 3 в корпус 1. При одновременной
подачи жидкости через подвод 6 шток 3 будет одновременно выдвигаться из трубы 2. В
зависимости от скорости подачи (расхода) жидкости шток 3 будет либо выдвигаться из
корпуса 1, либо находиться в состоянии покоя относительно последнего.
При подаче жидкости в штоковую полость гидроцилиндра через подвод 5 (Рис. 4)
жидкость вытесняется через отверстие 4 из поршневой полости и телескопическая труба
2 вдвигается в корпус 1 гидроцилиндра. При закрытых подводах 6 и 8 жидкости этот
процесс сопровождается выдвижением штока 3 из корпуса 1. При одновременной пода-
чи жидкости через подвод 8 шток 3 будет одновременно вдвигаться в трубу 2. В зави-
симости от скорости подачи (расхода) жидкости шток 3 будет либо вдвигаться в корпус
1, либо находиться в состоянии покоя относительно последнего.
Выдвижение штока 3 гидроцилиндра достигается подводом жидкости в поршне-
вую полость телескопической трубы 2 через отверстие 6. При этом жидкость через от-
верстия 8 и 9 (Рис.4) поступает на слив 14 штатной гидросистемы.
Одновременное выдвижение из корпуса 1 гидроцилиндра телескопической трубы
2 и штока 3 достигается подачей жидкости через отверстия 4 и 6. Аналогично, одновре-
менное вдвижение этих элементов осуществляется в результате подвода жидкости через
отверстия 5 и 8 (Рис.4).
Во всех вышеперечисленных случаях скорости движения подвижных элементов 2
и 3 регулируются расходом подводимой жидкости. Эта операция позволяет также осу-
ществить раздельное, синхронное или одновременное, но с различными скоростями
движение подвижных элементов, тем самым достичь эффекта дифференциального гид-
роцилиндра (Рис.5).
