Электронагреватель для обогрева ковша экскаватора (рис.3), включающий кожух и

нагревательный элемент, отличающийся тем, что, с целю повышения теплопередачи и

уменьшения энергозатрат, его нагревательный элемент выполнен в виде заключенной в ко-

жух графито – песчанной смеси с подводящим электродом, изолированным от кожуха.

Питание электронагревателя осуществляется от сварочного трансформатора, установ-

ленного на экскаваторе.

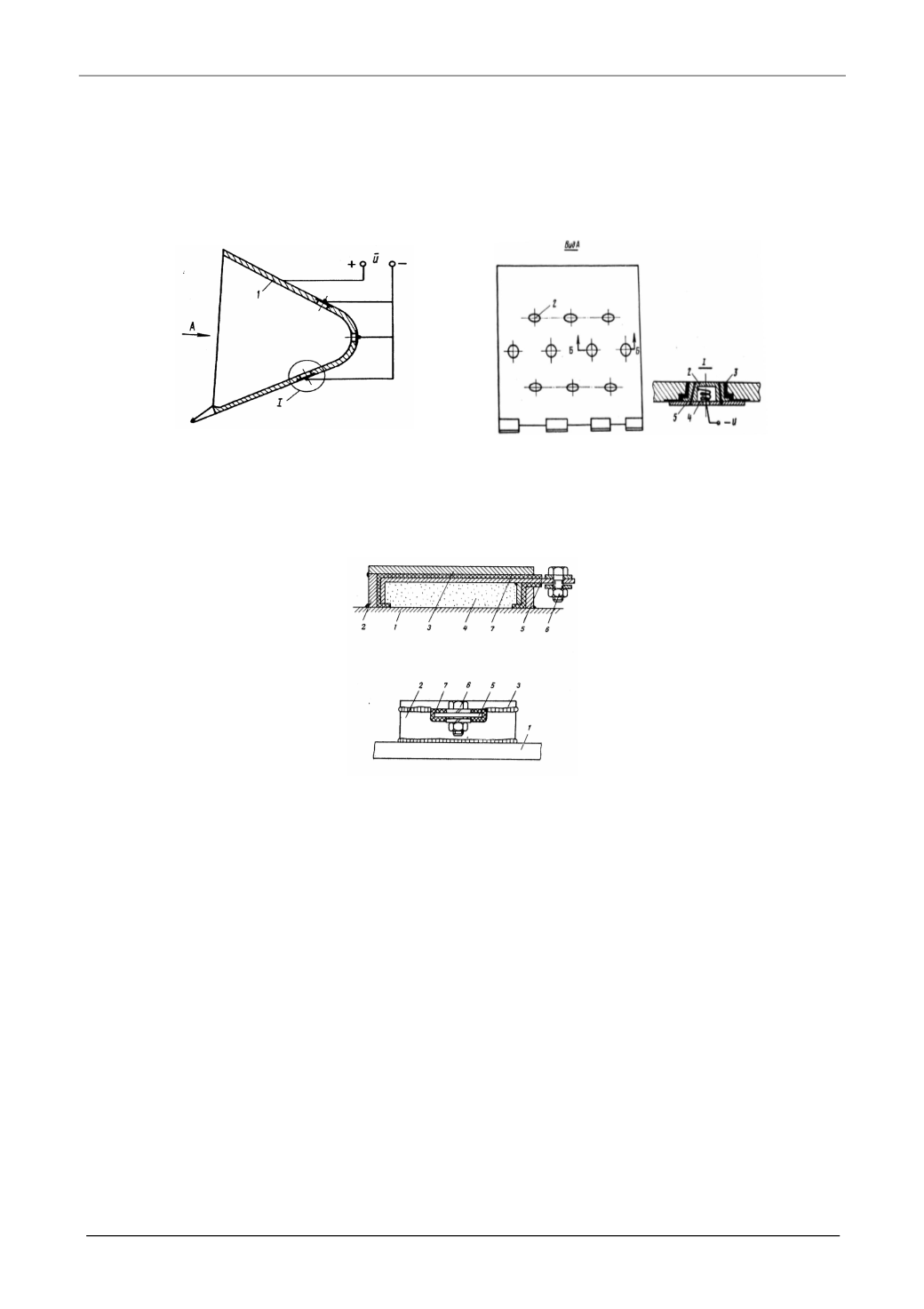

Рис. 1. Ковш с электросхемой подключения

электродов, разрез:

1 – корпус

Рис.2. Ковш с электросхемой подключения

электродов, разрез:

2 – круглые металлические электроды,

3 – втулка, 4 – электронагревательный спи-

ральный элемент, 5 – сквозные каналы,

6 – грунт, 7 – крышка

Рис.3. Электронагреватель:

1 – ковш экскаватора, 2 – бурт, 3 – крышка, 4 – нагревательный элемент,

5 – электрод, 6 – контактный болт, 7 – листовой асбест

4. Внешнее воздействие с помощью вибрации. Пример, данного воздействия – ковш

экскаватора [1].

Технический результат достигается тем, что ковш экскаватора (рис. 4), содержащий

днище, переднюю, заднюю и боковые стенки, вибровозбудитель, систему теплопереноса,

снабжен дополнительной внутренней стенкой, выполненной из гибкого упругодеформируе-

мого материала, с образованием между ней и передней, задней и боковыми стенками герме-

тичной полости, заполненной теплоносителем. В полости по поперечному периметру ковша

размещен вибровозбудитель, выполненный в виде эластичных оболочек, одни концы кото-

рых заглушены и размещены в герметичной полости у задней стенки ковша, а другие концы

соединены с коллектором, установленным в полости задней стенки ковша, при этом коллек-

тор связан с источником импульсов давления жидкости. Кроме того, дополнительная внут-

ренняя стенка соединена со стенками ковша посредствам натяжных винтов с возможностью

регулирования величины начального поджатия эластичных оболочек и выполнена из ударо-

прочного полиэтилена высокого давления, в качестве теплоносителя использован кварцевый

песок, а эластичные оболочки выполнены в виде рукавов высокого давления.
