Полый гидроцилиндр (Рис.7), содержащий корпус с элементами крепления, состоя-
щий из передней и задней торцевых крышек, снабженных уплотнителями и элементами их
крепления на корпусе, полый шток с элементами крепления и с закреплённым на нём полым
поршнем с уплотнителями, причём корпус 1, выполнен в виде двух полых цилиндров, соосно
вставленных друг в друга с образованием между ними кольцевой полости и соединённых
между собой передней 2 и задней 3 полыми торцевыми крышками, полый шток 4 с полым
поршнем 5, вставлены в полое кольцевое пространство между цилиндрами корпуса 1, а пе-
редняя крышка 2, выполнена разъёмной, состоящей из двух торцевых шайб.
При этом полый гидроцилиндр двухстороннего действия работает следующим обра-
зом. При подаче рабочей жидкости в поршневую полость полого гидроцилиндра его шток
начинает выдвигаться из корпуса, а при подаче рабочей жидкости в штоковую полость -
вдвигается. При этом через его внутреннюю полость могут проходить различные коммуни-
кации или элементы других приводов, а сам полый гидроцилиндр, будучи оболочкой пере-
менной длины, может служить либо их дополнительной защитой, либо несущим элементом в
зависимости от назначения, условий работы, рабочего процесса и режима работы гидрофи-
цированной системы.
Полый гидроцилиндр одностороннего действия работает следующим образом.
При подаче рабочей жидкости в поршневую полость вертикально расположенного
полого гидроцилиндра его шток начинает выдвигаться из корпуса, а обратное при сливе ра-
бочей жидкости из поршневой полости его шток опускается, вдвигаясь в корпус под дейст-
вием сил тяжести. При этом через его внутреннюю полость также могут проходить различ-
ные коммуникации или элементы других приводов, а сам полый гидроцилиндр, будучи обо-
лочкой переменной длины, может служить либо их дополнительной защитой, либо несущим
элементом в зависимости от назначения, условий работы, рабочего процесса и режима рабо-
ты гидрофицированной системы.
Интерес представляет использование и винтового гидроцилиндра, который запатенто-
ван (Заключение РОСПАТЕНТа от 06.10.2016 по результатам экспертизы о признании изо-
бретением по заявке №2015108728/06(013882), приоритет от 12.03.2015) и может быть ис-
пользован, например, в качестве несущей винтовой конструкции переменной длины, исполь-
зуемой, либо, в качестве привода крупногабаритных вентилей в труднодоступных или не-
безопасных местах, или в качестве рабочего оборудования, закрепленного на зондах и пред-
назначенного для очистки труднодоступных внутренних или внешних цилиндрических по-
верхностей, при этом через пространство, ограниченное винтовой линией гидроцилиндра,
могут проходить различные коммуникации или элементы других приводов, при этом сам
винтовой гидроцилиндр может служить либо их дополнительной защитой, либо несущим
элементом в зависимости от назначения, условий работы, рабочего процесса и режима рабо-
ты гидрофицированной системы.

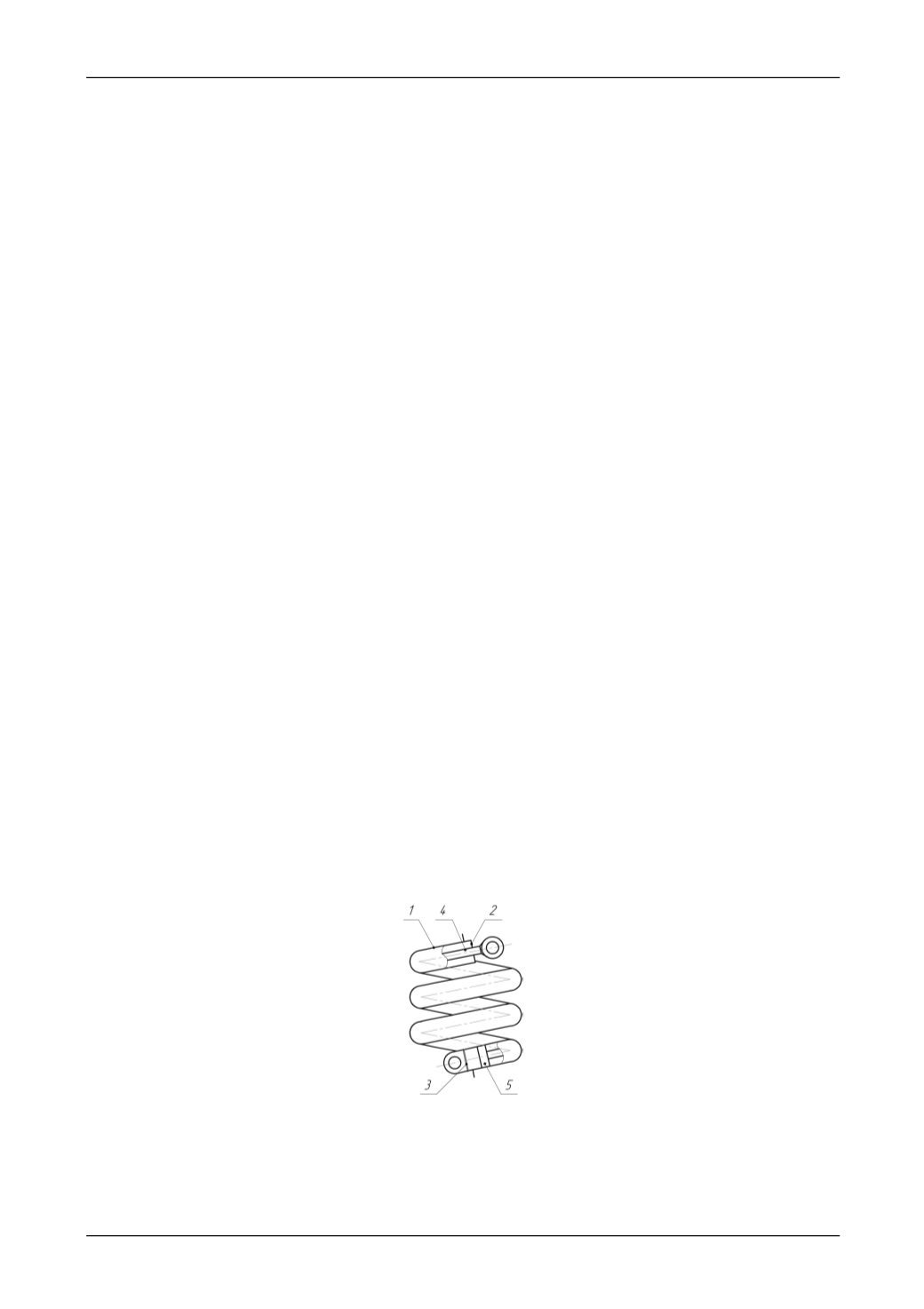

Рис. 8. Принципиальная схема винтового гидроцилиндра
Винтовой гидроцилиндр (Рис.8), содержащий корпус 1 с элементами крепления, со-
стоящий из передней 2 и задней 3 торцевых крышек, снабженных уплотнителями и элемен-
тами их крепления на корпусе, шток 4 с элементами крепления и с закреплённым на нём
поршнем 5 с уплотнителями при этом продольная ось гидроцилиндра образует винтовую ли-
