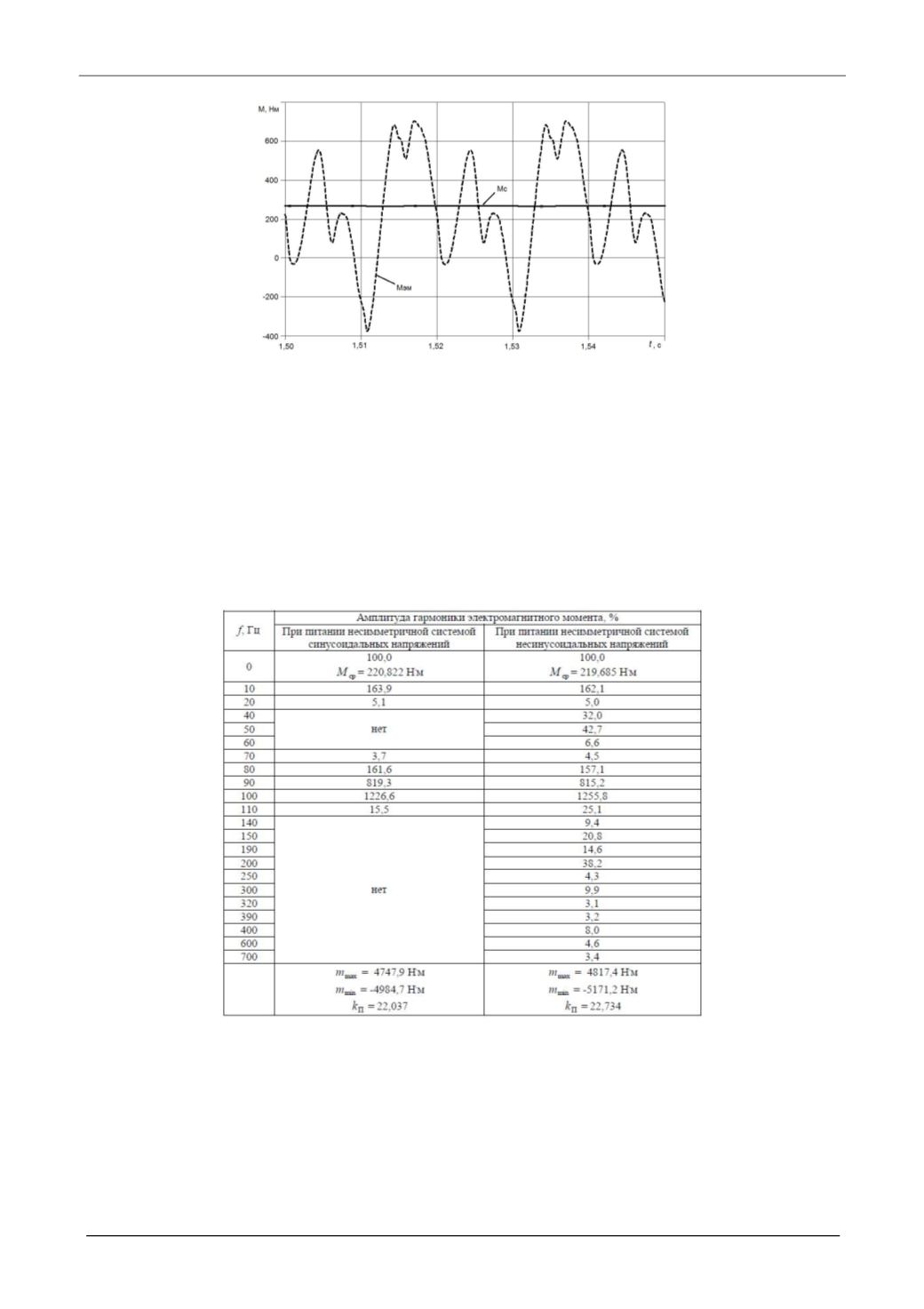

Рис. 2. Результаты моделирования
эм
M
и момента нагрузки
с
M
для
случая питания АД системой напряжений согласно рис. 1
Далее проведем сопоставление результатов моделирования
эм
M
в установившемся
режиме работы АД НВА-55, на роторе которого имеются разрывы четырех стержней беличь-
ей клетки, при условии, что пусковая ступень конденсаторов емкостного РФ остается посто-
янно подключенной (см. табл. 2). В табл. 1 и 2 не учтены гармонические составляющие с ам-
плитудами менее 3 %.
Таблица 2
Сопоставление результатов моделирования
эм
M
в установившемся режиме работы АД типа НВА-55,
на роторе которого имеются разрывы четырех стержней беличьей клетки, при постоянно подключен-
ной пусковой ступени конденсаторов
Полученные результаты свидетельствуют о том, что основной вклад в формирование
пульсаций
эм
M
вносит не симметрия системы напряжений питания. Учет не синусоидально-
сти напряжения ухудшает ситуацию: увеличивается коэффициент пульсаций момента, но не
радикально, наибольшие гармоники момента остаются на тех же частотах. То есть, с точки
зрения влияния на пульсации динамического вращающего момента, которые вызывают цик-
лические знакопеременные нагрузки, приводящие к усталостному разрушению металла
подшипников АД, основной причиной является несимметрия питающих напряжений, а уже
во вторую очередь – их несинусоидальность.
