а)
Поперечный разрез ковша
б)
Поперечный разрез Б-Б ковша

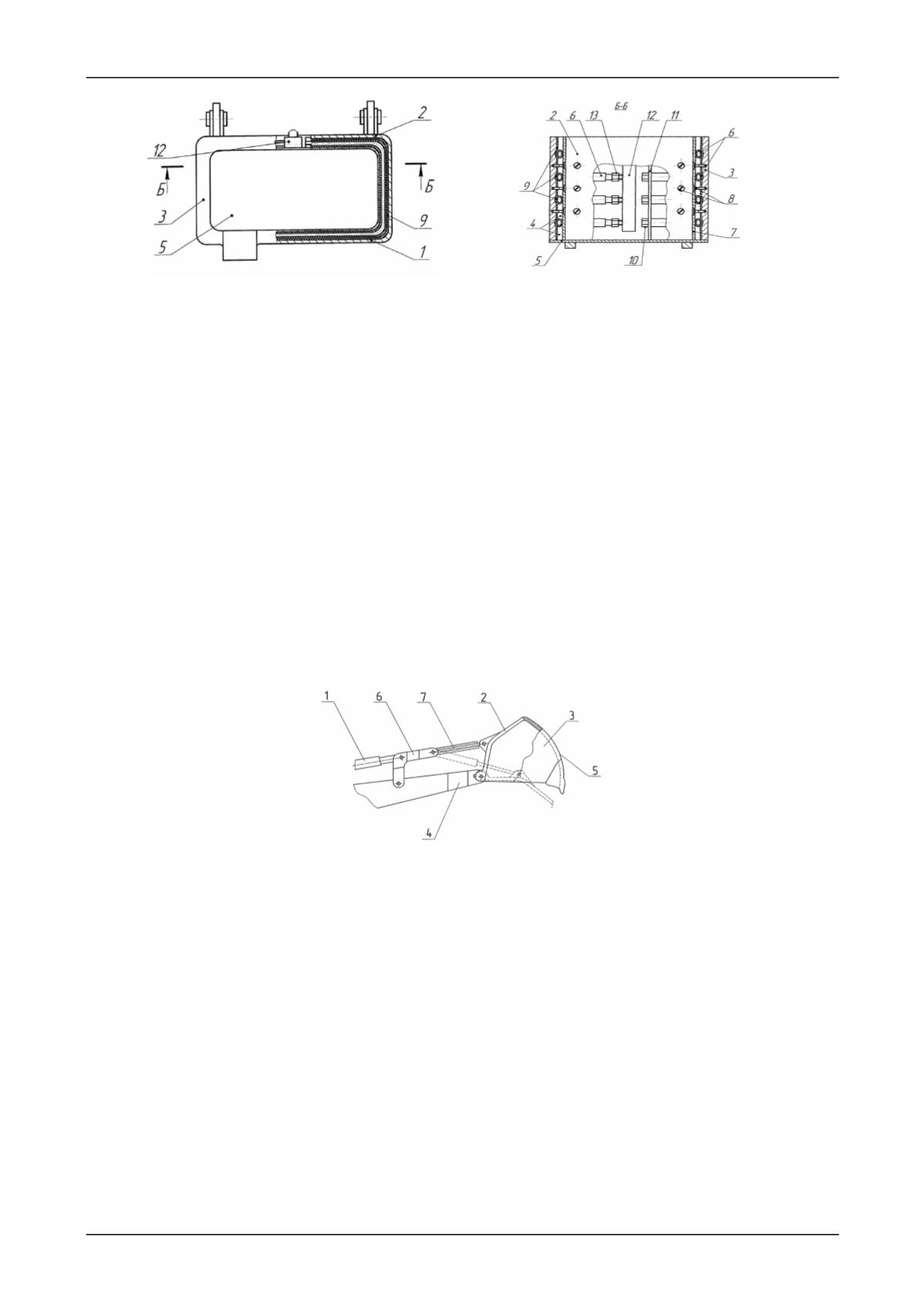

Рис. 4 Ковш экскаватора
1 – передняя, 2- задняя, 3 – боковая стенки ковша; 4 – герметичная полость, 5 – днище, 6 – эластичная обо-
лочка, 7 – дополнительная внутренняя стенка, 9 - натяжные винты, 9 – теплоизоляция, 10 – заглушки, 11 –
перегородка, 12 – коллектор, 13 – штуцеры, 14 – пластины, 15 – распределитель золотникового типа, 16 –
трубопроводы, 17 – гидромотор, 18 – вал, 19 и 20 – регулировочные вентили, 21 – трубопровод,
22 – вход, 23 – выход
5. Конструкторско-технологические методы. В качестве примера такого метода мож-
но рассмотреть экскаваторный ковш с принудительной разгрузкой [6].
Целью является повышение производительности машины за счет улучшения очистки
ковша, путем усовершенствования конструкции. Поставленная цель достигается тем, что
ковш экскаватора (рис. 5), включающий заднюю и боковые стенки, имеющие шарнирное со-
единение с рукоятью, днище и поворотное очистное устройство, привод поворота ковша,
выполненный в виде рычага и тяг, причем роль очистного устройства выполняет задняя
стенка, боковые стенки ковша и подвижная очистная задняя стенка соединены с рукоятью
ковша одним и тем же шарниром, а очистная задняя стенка имеет привод поворота, выпол-
ненный в виде гидроцилиндра, шток которого шарнирно соединен с ней, а корпус цилиндра
шарнирно соединен с рычагом привода поворота ковша, рычаг поворота ковша выполнен в
виде тройной вилки, боковые зубцы которой соединены с тягами ковша, а центральный-с
гидроцилиндром поворота задней стенки.
Рис. 5. Ковш экскаватора, общий вид:
1 – гидроцилиндр поворота ковша, 2 – задняя и 3 боковая стенки, 4 – рукоятка,
5 – днище, 6 – привод ковша в виде рычага и 7 – тяга
6. Комбинированные методы. По устройствам, относящимся к комбинированным ме-
тодам, обнаружены отдельные изобретения (в основном, в последнее время), по которым по-
ка невозможно провести анализ. Глубина патентного поиска по каждому направлению соста-
вила 16 лет. Рассматривались отечественные патенты. Всего обнаружено 72 патентов, из ко-
торых составлены информационные массивы посредством их распределения по датам пода-
чи заявок и направлениям. По каждому направлению построены графики динамики патенто-
вания (рис. 6). Известно [1], что на промежутке времени 10…15 лет кривые динамики патен-
тования по большинству видов техники достаточно достоверно описываются экспонентами
вида:
bt
eNN
0
(1)
где
N
- число патентов в год;
e
- основание натуральных логарифмов;
bN
,
0
- постоян-
ные для данной кривой коэффициенты (находятся методом наименьших квадратов).
