197 / 397
Современные технологии и автоматизация в машиностроении
197
фект. Из рис. 1 видно, что потеря массы образца после комплексной обработки в 1,3….1,5
раза меньше, чем потеря массы образца после термической обработки и в 1,1…1,2 раза
меньше чем после ТО+ВО.
а)
б)
в)

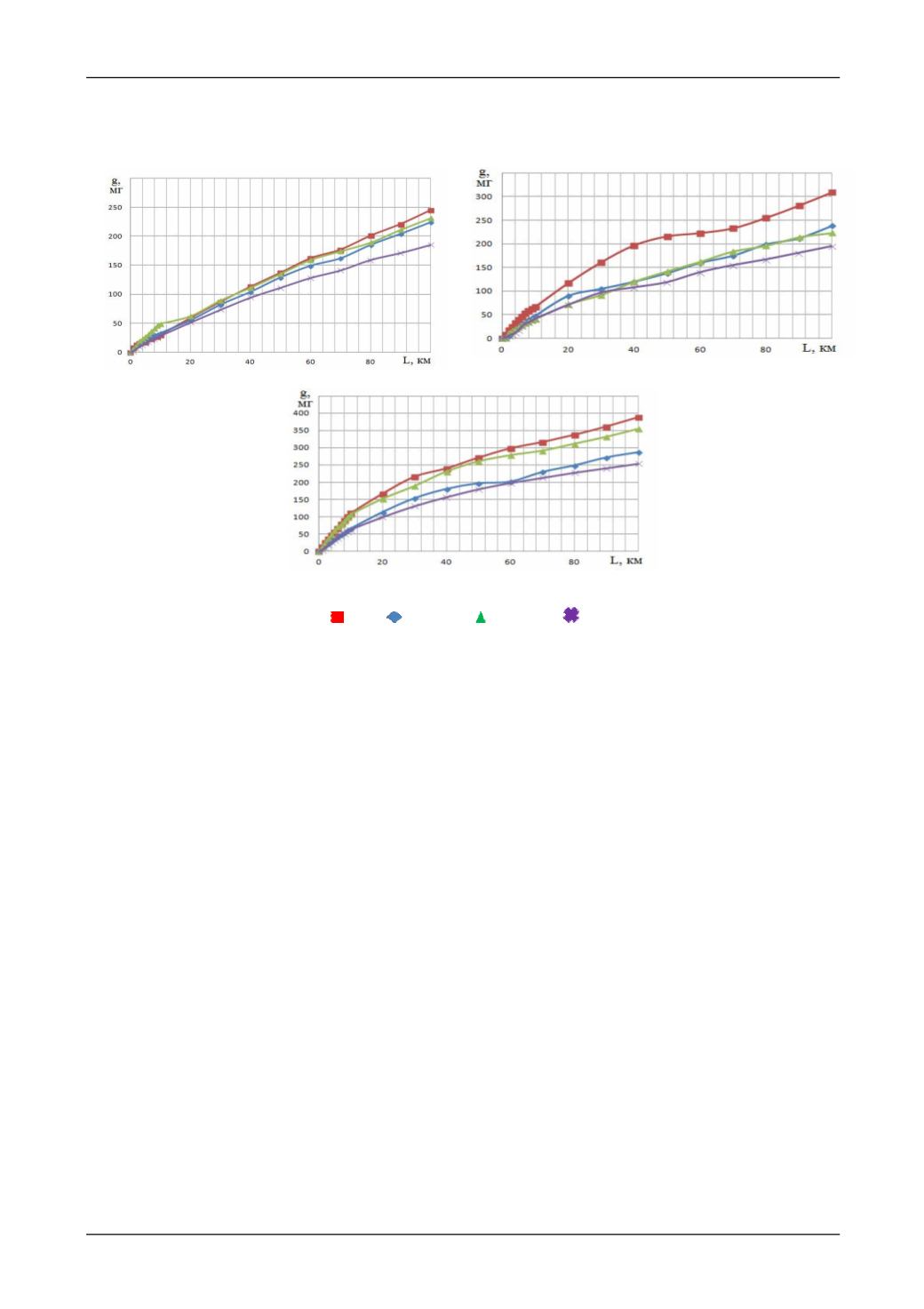

Рис. 1. Износ по массе стали 40х
( - ТО; - ТО+ВО; - ТО+ИМ; - КО):
а) Ra 0,2; б) Ra 0,4; в) Ra 1,6
С целью определения влияния проведенных технологических операций на износ
контртела был проведен анализ суммарного износа пар трения после 100 км испытаний. В
качестве контртел выступала сталь 40х термо- и механически обработанная так же, как и об-
разцы стали при термической обработке. Наименьший суммарный износ был у пары трения
сталь 40х13 (
Ra=0,4 мкм
, КО) – сталь 40х13 (
Ra=0,4 мкм
, ТО). В целом, результаты суммар-
ного износа показывают, что проведение комплексной функционально-ориентированной об-
работки не сказывается критически на износе контртела.
Выводы:
1. Для технологического повышения износостойкости пар трения, работающих в во-
дородной среде, необходимо уменьшить зернистость поверхностного слоя, что возможно пу-
тем термической обработки, уменьшить содержание биографического водорода, что воз-
можно путем высоковакуумного отжига, повысить сопротивляемость материала к проникно-
вению эксплуатационного водорода, что осуществимо введением в поверхностный слой ио-
нов кремния.
2. На основе проведенного регрессионного и корреляционного анализов получено
общее уравнение связи субшероховатости и зернистости материала, которое показывает, что
субшероховатость зависит от зернистости более чем на 63%.
Литература:
1.
Гаркунов Д.Н. Мельников Э.Л., Гаврилюк В.С. Триботехника. – М.: Кнорус, 2011. – 408с.
2.
Суслов А.Г. Качество поверхностного слоя деталей машин. – М.: Машиностроение, 2000. – 320с.
3.
Suslov A.G. and Shalygin M.G. The interrelation of the surface subroughness of martensitic steels with
their granularity the quality of mechanical processing. AIP Conf. Proc. 1785, 040085 (2016).
4.
Суслов А.Г., Шалыгин М.Г. Наукоемкая технология повышения износостойкости поверхностей
трения деталей машин, работающих в водородных средах // Наукоёмкие технологии в машиностроении. 2017.
№ 2. С. 19-24.
