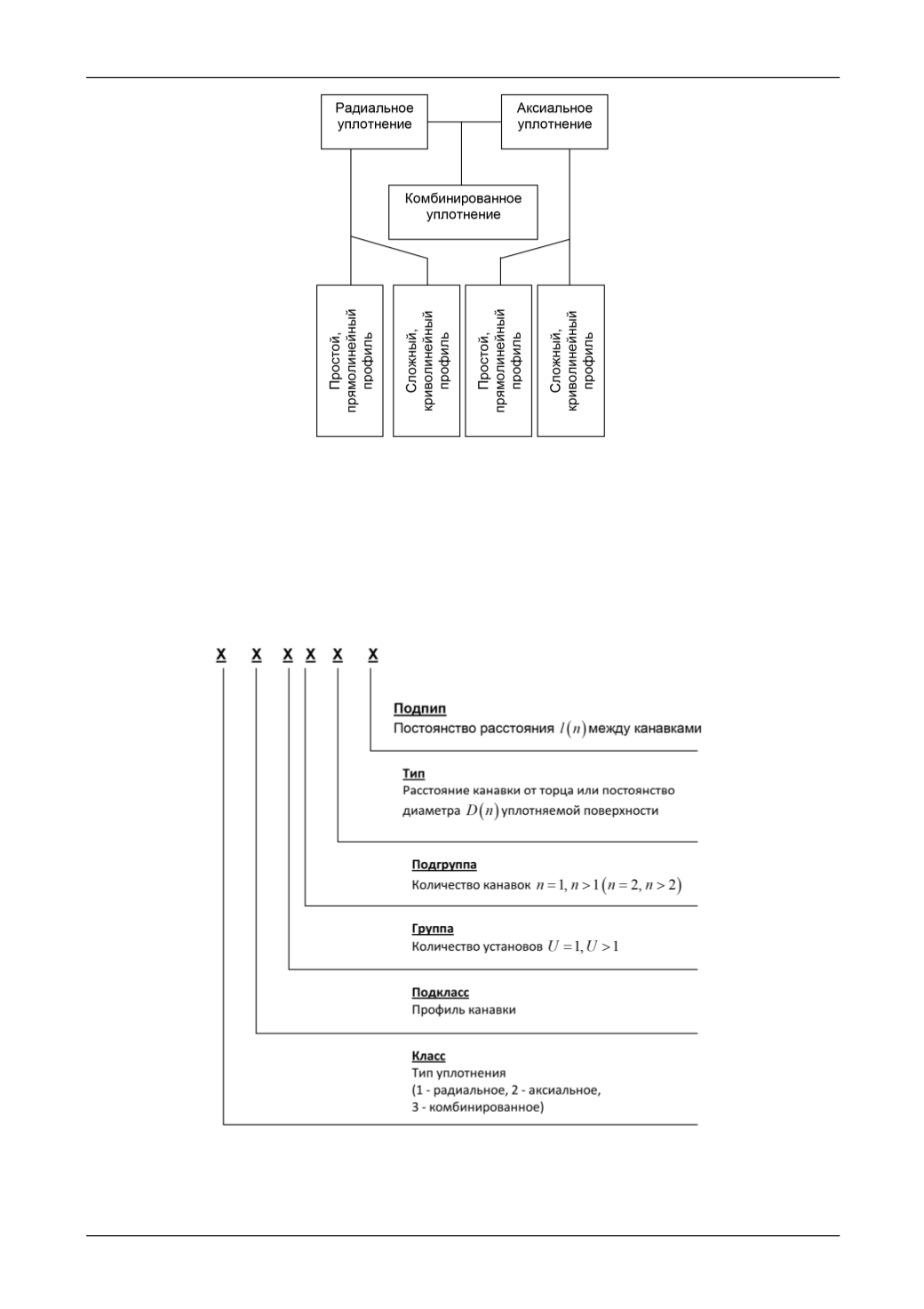

Рис. 1. Схема типов БД
Геометрическая характеристика БД определяет цилиндрическую ограничивающую
поверхность (ЦОП). С ЦОП необходимо отождествлять форму деформированного кольца
перед его установкой в канавку. ЦОП можно охарактеризовать двумя параметрами: диамет-
ром сечения
цоп
D
и величиной протяженности
цоп
L
.
Возможные типы БД отличаются друг от друга сочетанием вариантов геометрической
характеристки. Код детали присваивается согласно структуре на рисунке 2.
Рисунок 2 – структура определения кода БД
Если базовая деталь содержит только одну канавку, то диаметр сечения
цоп
D
равен
диаметру
D
внутренней уплотняемой поверхности базовой детали, а величина протяженно-
