Для устранения указанного противоречия необходимо процесс деформирования коль-
ца проводить в следующей последовательности:
расположить внутренние упоры на расстоянии, близком по величине к внутренне-
му диаметру
1
d
кольца;
обеспечить прогиб кольца выступом внутрь;
свести внутренние упоры до расстояния
2
2
d
;
после подачи деформированного кольца к канавке осуществить отвод наружного
упора;
возвратить внутренние упоры в исходное положение.
Разработано устройство (рис.2), отличающееся простотой конструкции, в котором
внутренние упоры установлены на поворотных рычагах сменной оправки.

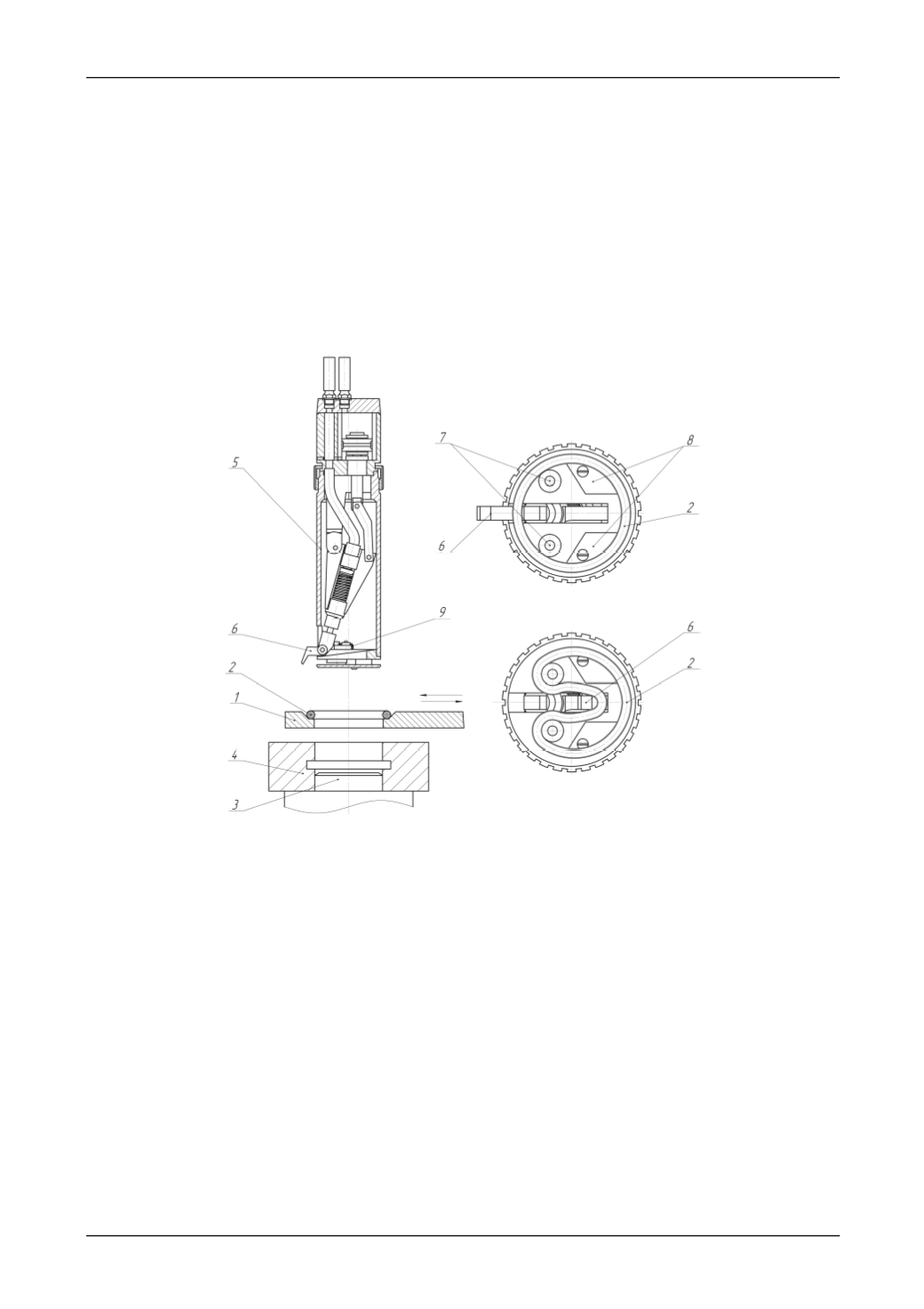

Рис. 2. Устройство для сборки уплотнительных соединений
Шибер 1 устройства при движении влево подает уплотнительное кольцо 2 на рабочую
позицию, где на подставке 3 размещена базовая деталь 4, так что верхний торец подставки
располагается вровень с канавкой детали. На штанге устройства закреплен механизм 5 осе-
вых и радиальных перемещений стержневого прижима с наружным упором 6 и цилиндриче-
ская оправка с поворотными рычагами 7. На рычагах размешены внутренние упоры 8. Для
уменьшения сил трения внутренние упоры могут быть выполнены в виде роликов. Штанга
спускается вниз и упоры 8 оказываются внутри кольца, а упор 6 - снаружи. Соответствую-
щие привода механизма 5 перемещают наружный упор последовательно в осевом и на за-
данную величину радиальном направлениях (т.е. вниз и вправо), что приводит к деформиро-
ванию кольца. При этом рычаги 7 поворачиваются вокруг осей, преодолевая сопротивление
пружин 9. Внутренние упоры сближаются, и радиус
on
R
окружности описанной вокруг де-
формированного кольца уменьшается. Ось оправки 5 проходит через центр описанной ок-
ружности. Поэтому величину перемещения стержневого прижима удобно всегда задавать
относительно центра оправки. Далее шибер возвращается в исходное положение за следую-
щим кольцом. Штанга вводит деформированное кольцо в отверстие базовой детали и подает
к канавке. Затем наружный упор поднимается вверх, снимая деформирующее воздействие на
