кой технологичности и конструктивной простоты. Сопряжение собираемых деталей может
быть достигнуто только при деформировании ЭКЭ.
Требования, предъявляемые к сборочному устройству исходя из стандартов качества
[4]:
1.
Отсутствие контакта ЭКЭ с поверхностью базовой детали в процессе сборки (раз-
рушение, спиральное скручивание).
2.
Отсутствие при сборке деформаций ЭКЭ, превышающих, допустимый предел, при
котором полное восстановление исходной формы ЭКЭ становиться невозможным.
Требования, предъявляемые к сборочному устройству исходя из условий собираемо-
сти [4]:
1.
Отсутствие контакта ЭКЭ с поверхностью базовой детали в процессе сборки.
2.
Исключать смещение ЭКЭ относительно центра канавки в продольном направле-
нии при сборке
3.
Обеспечивать отсутствие зависания ЭКЭ при досылке его в канавку базовой дета-
ли.
В связи с этим, первоочередным является выбор способа деформирования кольца для
эффективного уменьшения его габаритных размеров, что позволило бы вписать кольцо в ци-
линдрическую ограничивающую поверхность с зазором. Такая задача решается, когда коль-
цу обеспечивается прогиб выступом внутрь.

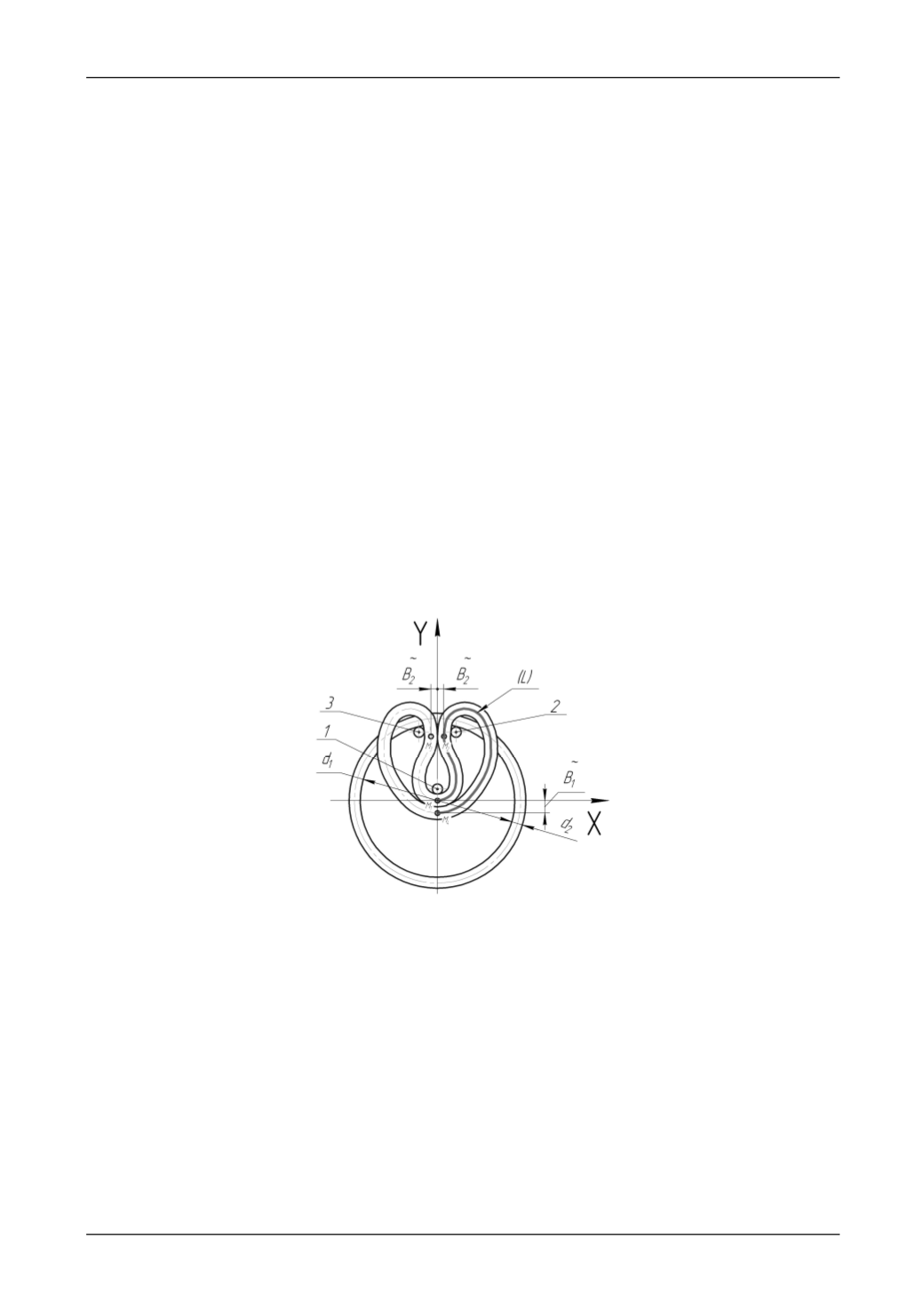

Соответствующая данному случаю, деформация показана на рис. 1. Здесь наружный
упор 1 обеспечивает изгиб кольца внутрь, так что соответствующая точка М1 упругой линии
приближается к точке М4 противоположного участка; внутренние же упоры 2 и 3 макси-
мально сводятся друг к другу и симметричные участки кольца касаются в соответствующих
точках М2 и М3.
Рис. 1. Деформация кольца
После деформации кольцо можно подавать к канавке базовой детали деформирую-
щим органом без контакта с уплотняемой поверхностью. Возможность разрушения или за-
кручивания кольца исключаются, так как кольцо подается к канавке с зазором. Увеличивает-
ся и жесткость кольца, заневоленного упорами деформирующего органа. В таких условиях
комплекс из исполнительного механизма и деформированного им эластичного кольца можно
условно считать жесткой присоединительной деталью.
Как показали теоретические исследования, изложенные в [5], расстояние
2
~2
B
между
внутренними упорами должно быть минимальным, т.е.
2
2
2 ~2
d B
. Однако в таких условиях
наружный упор не сможет переместиться из исходной позиции к центру кольца для создания
прогиба внутрь, а после отвода наружного упора кольцо останется в деформированном со-
стоянии.
