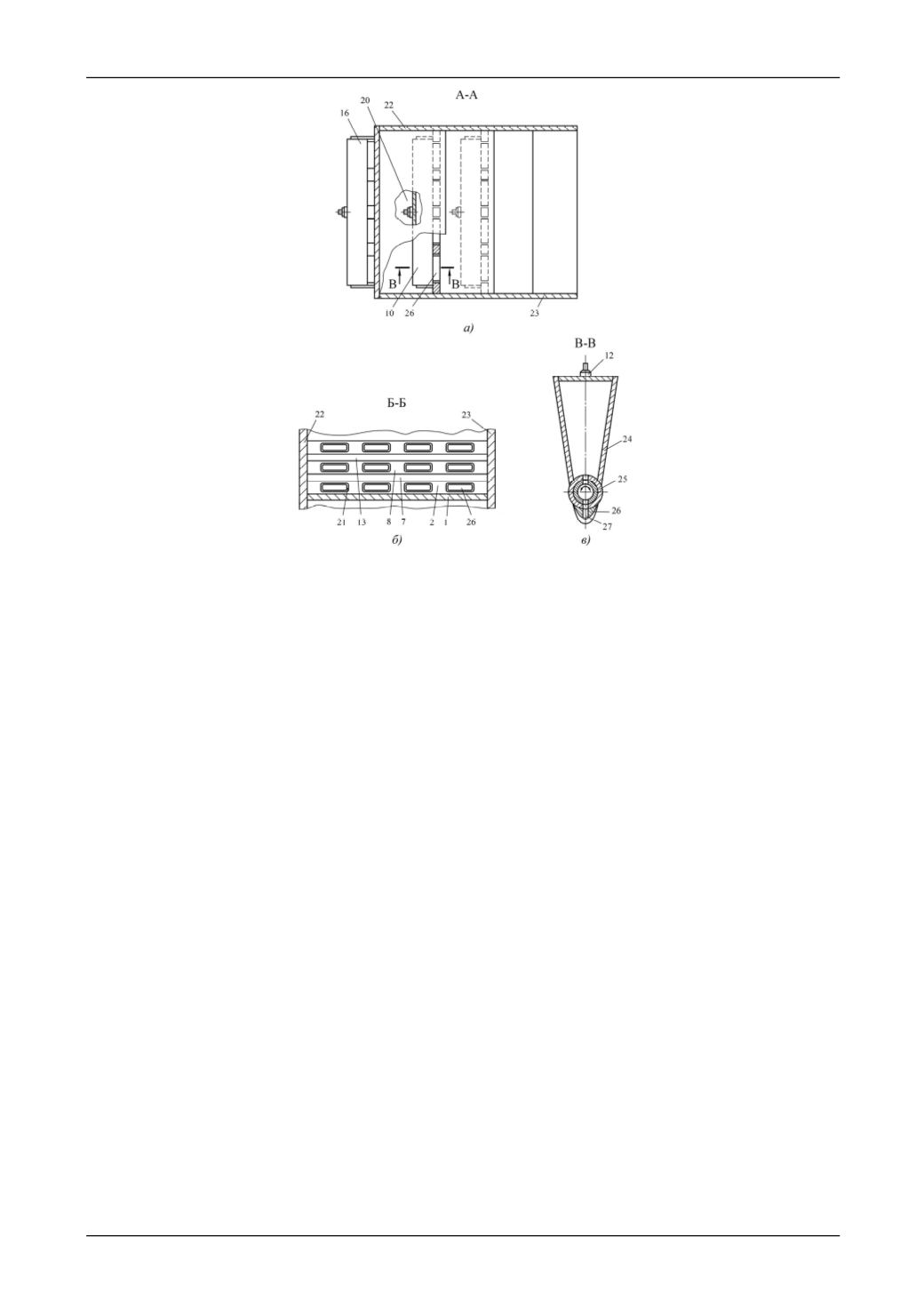

Рис.2. Гравитационное устройство для выгрузки кускового материала из бункера:

– форсунки;

– ступени рабочего органа;

– короб

Гравитационное устройство для выгрузки кускового материала работает следующим

образом. Пневматический привод включают при зависании кускового материала в бункере

20. В пазы 21 торцевой стенки 19 и диафрагм 2, 8 ставят эластичные насадки 26 форсунок 4,

10, 16. Вращением форсунок 4, 10, 16 относительно шарниров 3, 9, 15 регулируется их угол

наклона относительно ступеней 1, 7, 13 и фиксируется кулисами 5, 11, 18. Ставится в поло-

жение открыто золотник 25. В короб 24 по наконечникам 6, 12, 17 подается сжатый воздух,

который через золотник 25 и продольный паз 27 эластичной насадки 26 поступает в зазоры

между кусковым материалом. Восстановление условий гравитационного истечения осущест-

вляется ворошением кускового материала и осушением исполнительного органа 14.

Заклинивание материала нарушает бесперебойное функционирование бункера. Руч-

ные операции по ликвидации зависания материалов в бункере малоэффективны и занимают

много рабочего времени. Предлагаемое устройство обеспечивает эффективный процесс во-

рошения кускового материала, осушение исполнительного органа и восстановление условий

гравитационного истечения кускового материала, что облегчает его выгрузку.
