Механики XXI веку. №16 2017 г.
116
УДК 621.914.5
Вариант анализа пространства формирования
зубьев спироидных колёс
Пешехонов К.Ю.a, Тарапанов А.С. b
Орловский государственный университет, ул. Комсомольская, 95, г. Орёл, Россия
a , b
Ключевые слова: спироидная передача, математическая модель формообразования, анализ
нагрузки режущих лезвий
В статье анализируются преимущества спироидных передач за счёт преимущества их экс-
плуатационных параметров: возможности значительного повышения передаточных отношений,
плавности и бесшумности работы, малой восприимчивости к перекосам осей червяка и колеса, воз-
можности использования стальных заготовок взамен дорогостоящих антифрикционных материа-
лов. Показано, что отсутствие в общедоступной литературе рекомендаций по выбору режимов
резания и влияния режимов на параметры определяющие точность спироидных колёс препятствует
их более широкому внедрению. В статье рассмотрено определение количества активных зубьев чер-
вячной фрезы при обработке спироидного колеса, а также представлены варианты схем резания для
анализа формообразования зубьев спироидных колёс. На основе анализа сделаны выводы о нагрузке
режущих лезвий зубьев червячной фрезы.
Появление спироидного зацепления существенно изменило представление о возмож-
ностях передачи крутящего момента между пересекающимися осями. В 1977 году основные
параметры рабочего зацепления были стандартизованы, что в значительной степени стиму-
лировало его целенаправленные рабочие испытания и многочисленные внедрения [1–9] (рис.
1).

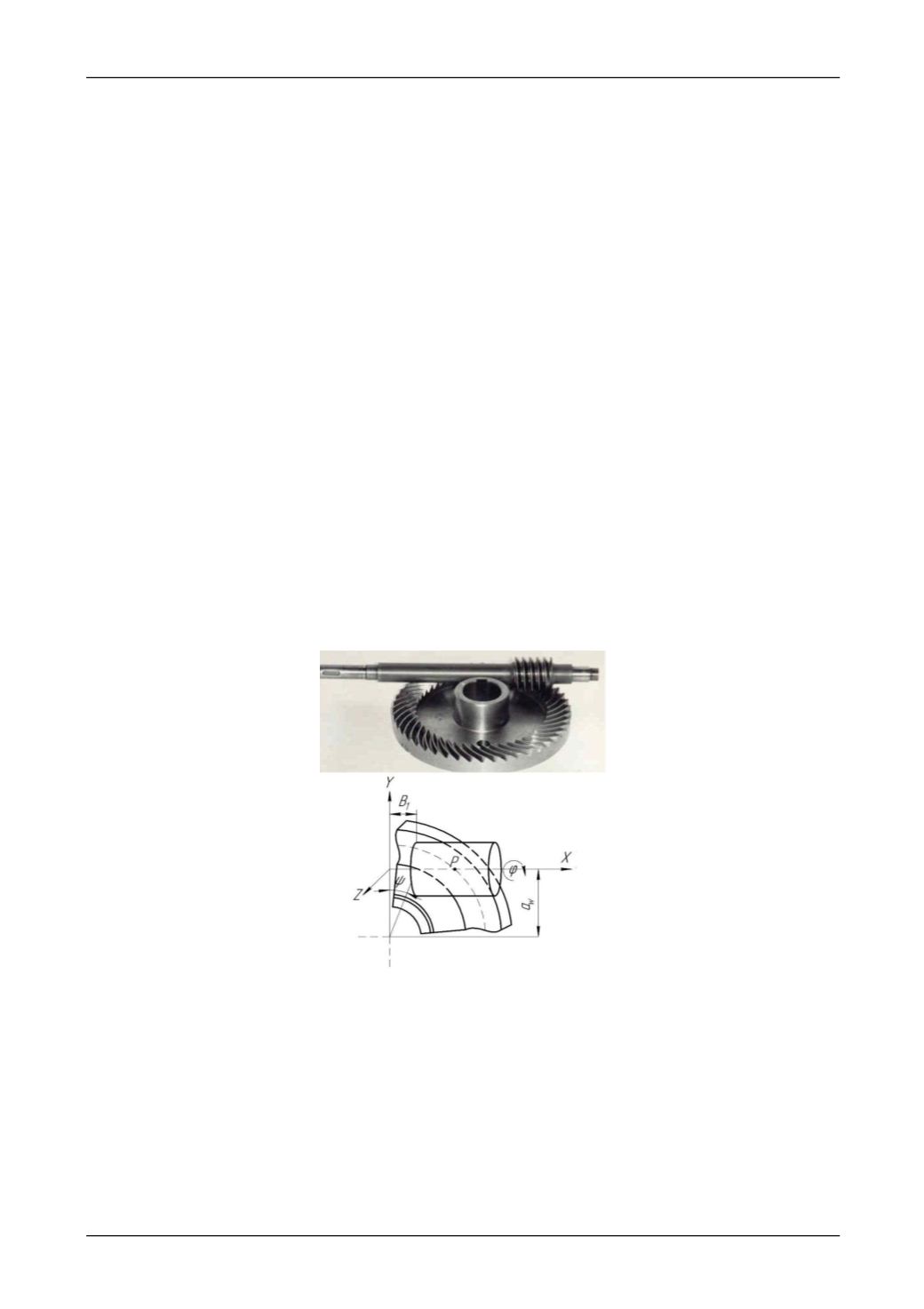

Рис. 1. Спироидная цилиндрическая передача: B1 – удаление торца червячной фрезы от межосевой линии, a w –
межосевое расстояние, P – полюсная точка, φ – вращение червячной фрезы вокруг своей оси, ψ – делительное
движение между червячной фрезой и зубчатым колесом
Выявились такие эксплуатационные преимущества спироидных передач, как возмож-
ность значительного повышения передаточных отношений, плавность и бесшумность рабо-
ты, малая восприимчивость к перекосу осей червяка и колеса, возможность использования
стальных заготовок вместо дорогостоящих антифрикционных материалов.
Это в достаточной мере расширило области применения спироидных передач в мно-
гочисленных механизмах подъемно-транспортных машин, роботизированных комплексах,
медицинском оборудовании, в военной технике (рис. 2) и т. д.
