ных и объемных точек, поверхностной и объемной линий, поверхности и поверхностного
слоя, а также объемных функциональных элементов.
Рассмотрим особенности схем ТВ для внутренней поверхности цилиндровых втулок –
зеркала цилиндра. В данном случае речь идет о поверхности и поверхностном слое.
Ниже представлено геометрическое отображение схем реализации ТВ для поверхно-
сти (рис. 2) и поверхностного слоя (рис. 3).

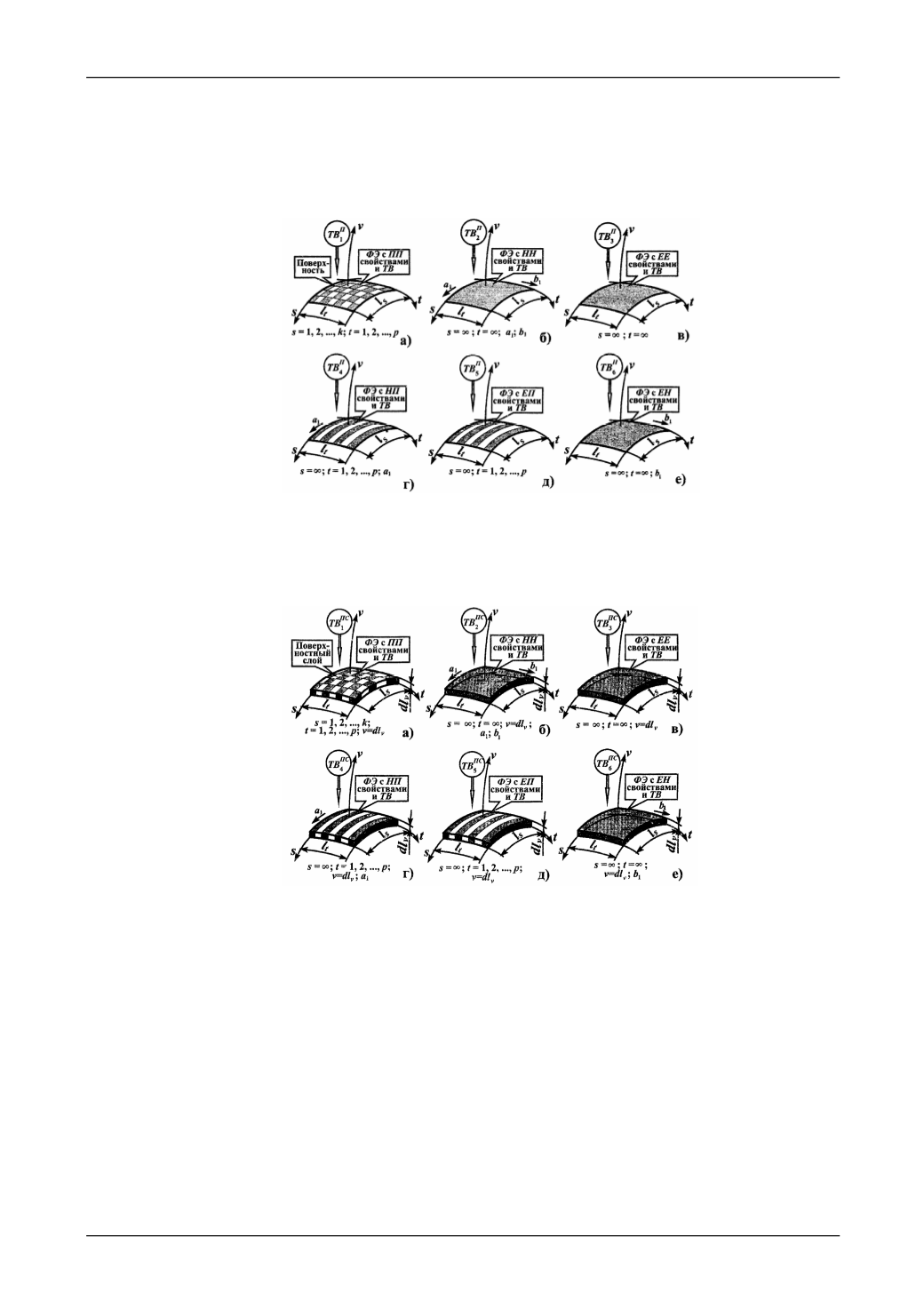

Рис. 2. Схемы реализации ТВ для поверхности:
а) создание прерывисто-прерывистых (ПП) свойств; б) создание непрерывно-непрерывных
(НН) свойств; в) создание единовременно единовременных (ЕЕ) свойств; г) создание непрерывно-
прерывистых (НП) свойств; д) создание единовременно-прерывистыми (ЕП) свойств; е) создание
единовременно непрерывных (ЕН) свойств.
Рис. 3. Схемы реализации ТВ для поверхностного слоя:
а) создание прерывисто-прерывистых (ПП) свойств; б) создание непрерывно-непрерывных
(НН) свойств; в) создание единовременно единовременных (ЕЕ) свойств; г) создание непрерывно-
прерывистых (НП) свойств; д) - создание единовременно-прерывистых (ЕП) свойств; е) создание
единовременно непрерывных (ЕН) свойств.
Для цилиндровых втулок имеет значение как эксплуатационные свойства поверхности
(шероховатость), так и поверхностного слоя (твердость), поэтому необходимы схемы ТВ,
воздействующие, как на поверхность, так и поверхностный слой. При этом в большинстве
случаев, если речь вести только о зеркале, то необходимо создание непрерывно-
непрерывных (НН), единовременно единовременных (ЕЕ), единовременно непрерывных
(ЕН) свойств. На это указывает особенность износа и температурного нагружения – макси-
мальные значения для верхней части и меньшие значения в нижней части втулки. Однако,
для цилиндров двухтактных дизелей, имеющих окна в средней части, влияющих на кривую
износа, требуются уже схемы ТВ с прерывистыми свойствами.
