Механики XXI веку. №16 2017 г.
76

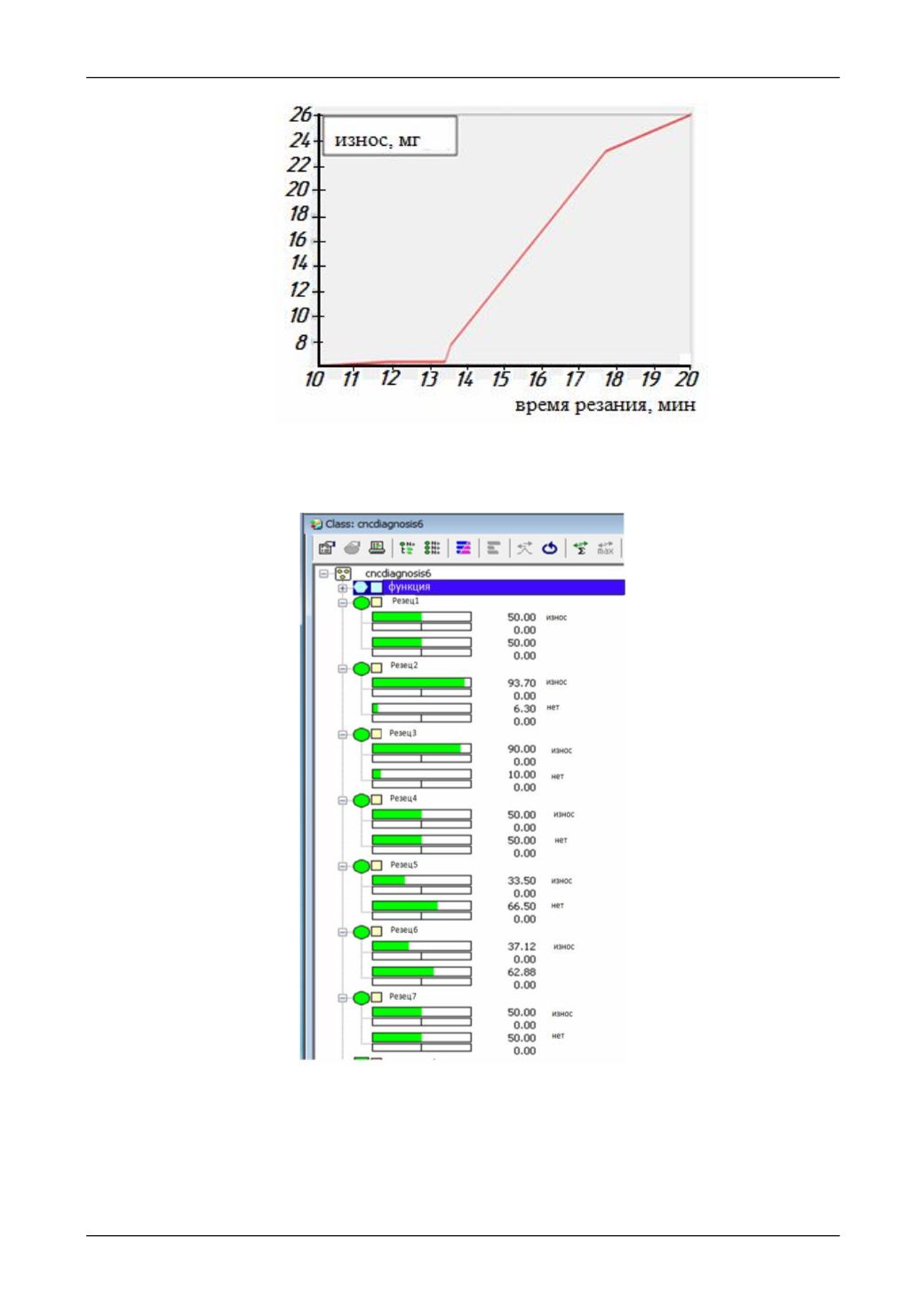

Рис.1. Кривая развития повреждений
На рисунке 2 показано предельное общее значение износа режущего инструмента
81.31% с остаточным ресурсом полезного использования инструмента (18,69%).
Рис. 2 Байесовская динамическая сеть для станка с ЧПУ
По результатам моделирования неисправностей была спрогнозирована поломка инст-
румента 1, как наиболее поврежденного инструмента с разрушением (износом) в 77.56 %.
Но, так как процент повреждения меньше, чем 81,31%, это означает, что инструмент 1
не находится в критическом состоянии и не нуждается в немедленном ремонте (или замене),
он может работать и необходим дальнейший мониторинг развития повреждения.
