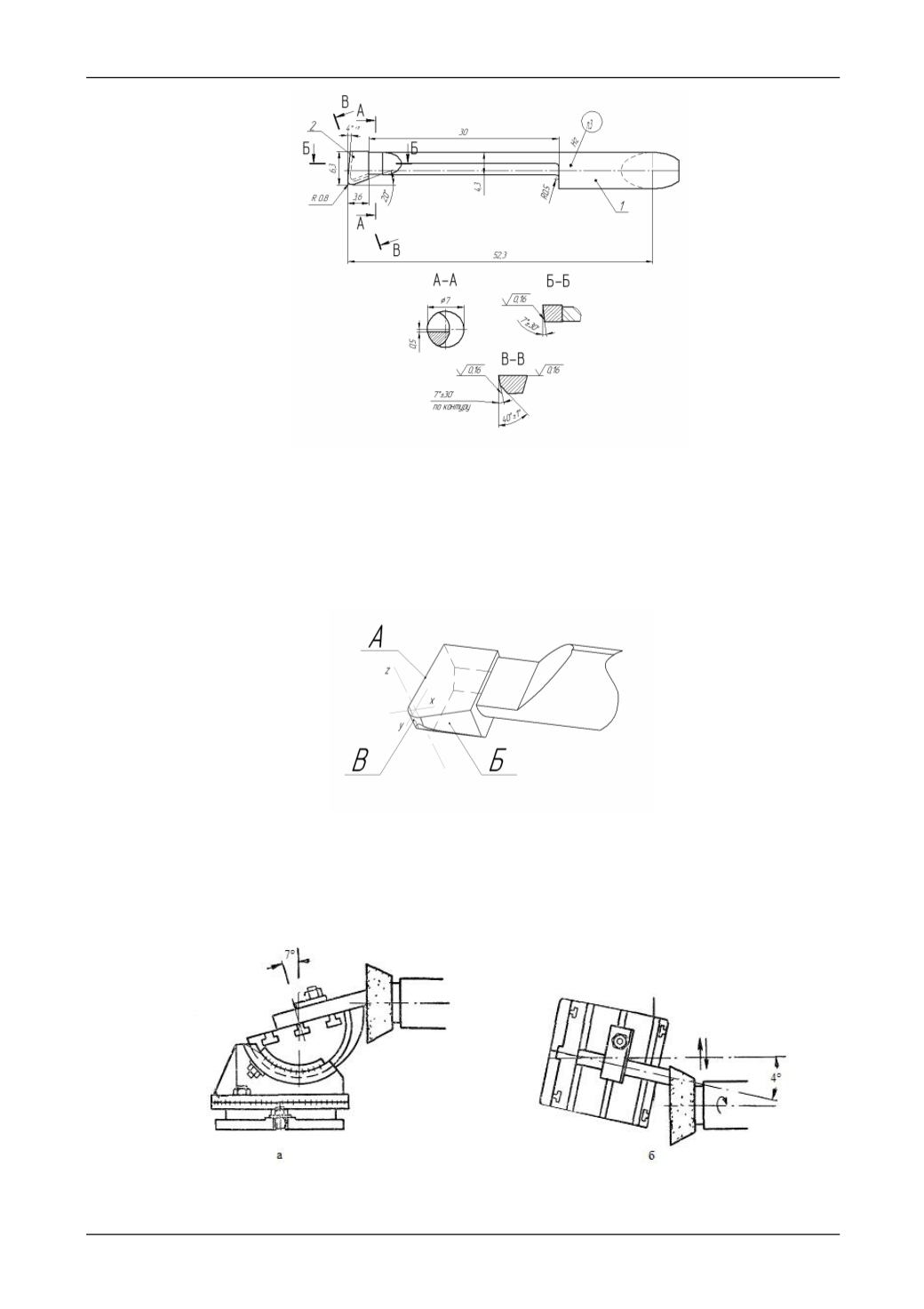

Рис. 1. Чертеж специального расточного инструмента
Анализ чертежадетали показал, что геометрия режущей части представляет собой со-
вокупность плоскостей "А" и "Б" (рис. 2) и конуса "В" (рис. 2), расположенных под различ-
ными углами друг к другу. Это, в свою очередь, определяет кинематику проектируемого
приспособления.
Обрабатываемые поверхности "А" и "Б" - плоские, расположенные под углом, "В" -
конусная, образованная вращением вокруг оси z.
Рис. 2. Обрабатываемые поверхности
Схема установки инструмента.
Для заточки плоскостей под углом применяется схе-
ма установки инструмента, представленная на рис. 3. Для получения конусной поверхности в
приспособлении необходимо предусмотреть наличие поворотного механизма, ось вращения
которого будет совпадать с осью конуса "В" (рис. 2).
Рис. 3. Cхема установки инструмента
