В связи с этим, предложено разработать поворотный стол, приводимый в движение за
счет червячной передачи. Стол, в свою очередь необходимо установить на угловую плиту.
Данная плита обеспечивает установку оси вращения поворотного стола параллельно плоско-
сти шлифовального круга.
Конструкция приспособления.
Для ориентации инструмент устанавливается и фик-
сируется в державке, которая, в свою очередь, закрепляется в ползуне. Направляющие пол-
зуна обеспечивают его перемещение по двум координатам одновременно. На узле закрепле-
ния инструмента установлен откидной упор (рис. 4) для точного выставления инструмента.
На рис. 4 представлена конструкция узла закрепления инструмента.

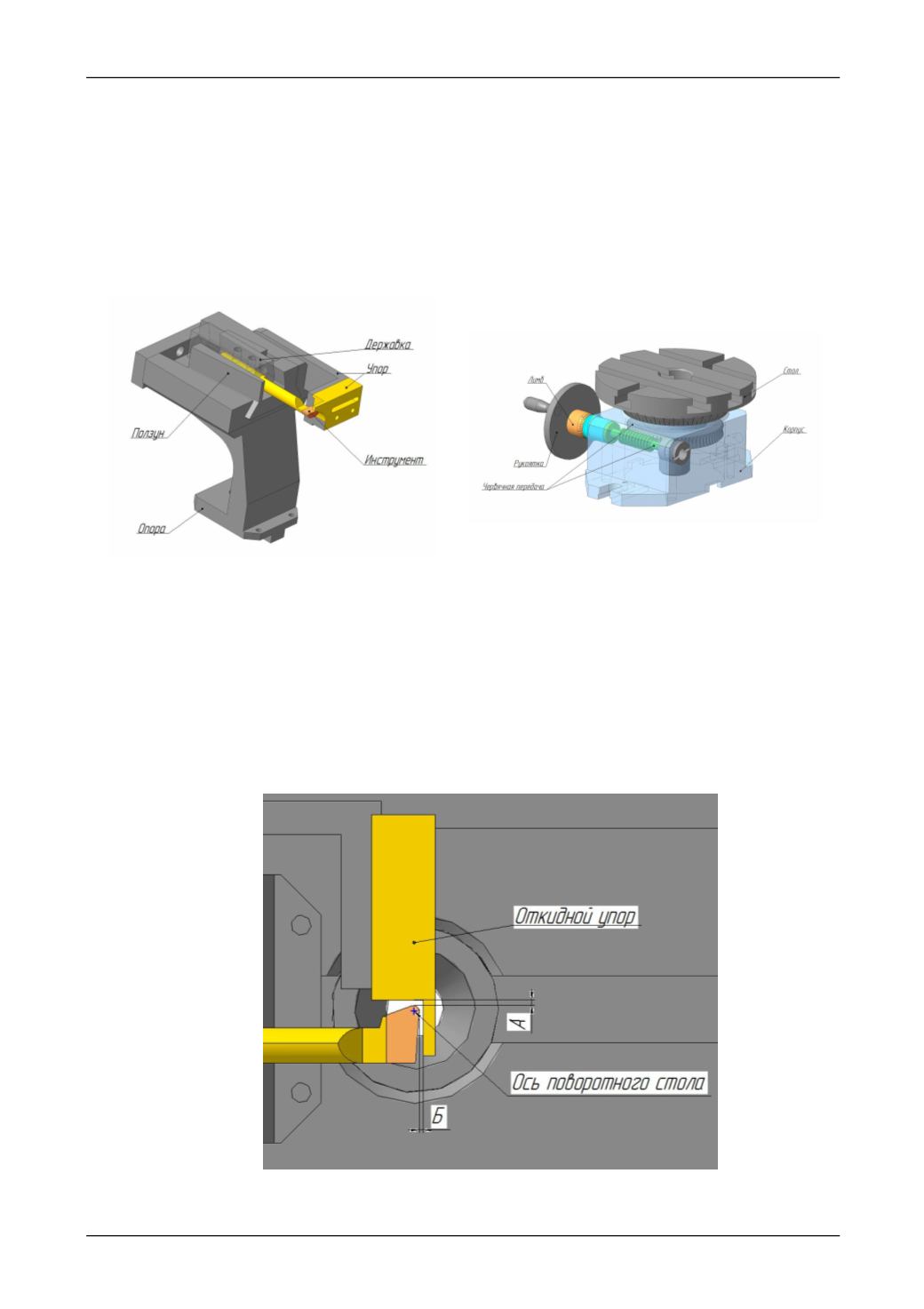

Рис. 4. Конструкция узла закрепления инструмента
Рис. 5. Конструкцияповоротного стола
При обработке на круглом поворотном столе контур конусной поверхности образует-
ся в результате круговой подачи стола, а точность получаемой поверхностизависит от пра-
вильной установки заготовки на столе. На рис. 5 представлена конструкция поворотного сто-
ла. Данный стол может иметь ручную или механическую круговую подачи. Угол вращения
стола ограничивается упорами.
Узел закрепления инструмента устанавливается на поворотный стол и фиксируется на
нем так, чтобы выдержать размеры "А" и "Б" относительно оси вращения стола. Упор узла
закрепления (рис.6), связан с осью поворотного стола и позволяет точно выставить инстру-
мент на заданный размер.
Рис. 6. Ориентация инструмента
