смещение по оси Х, мм
Р, Н
Py пер
Py центр
Py сумм

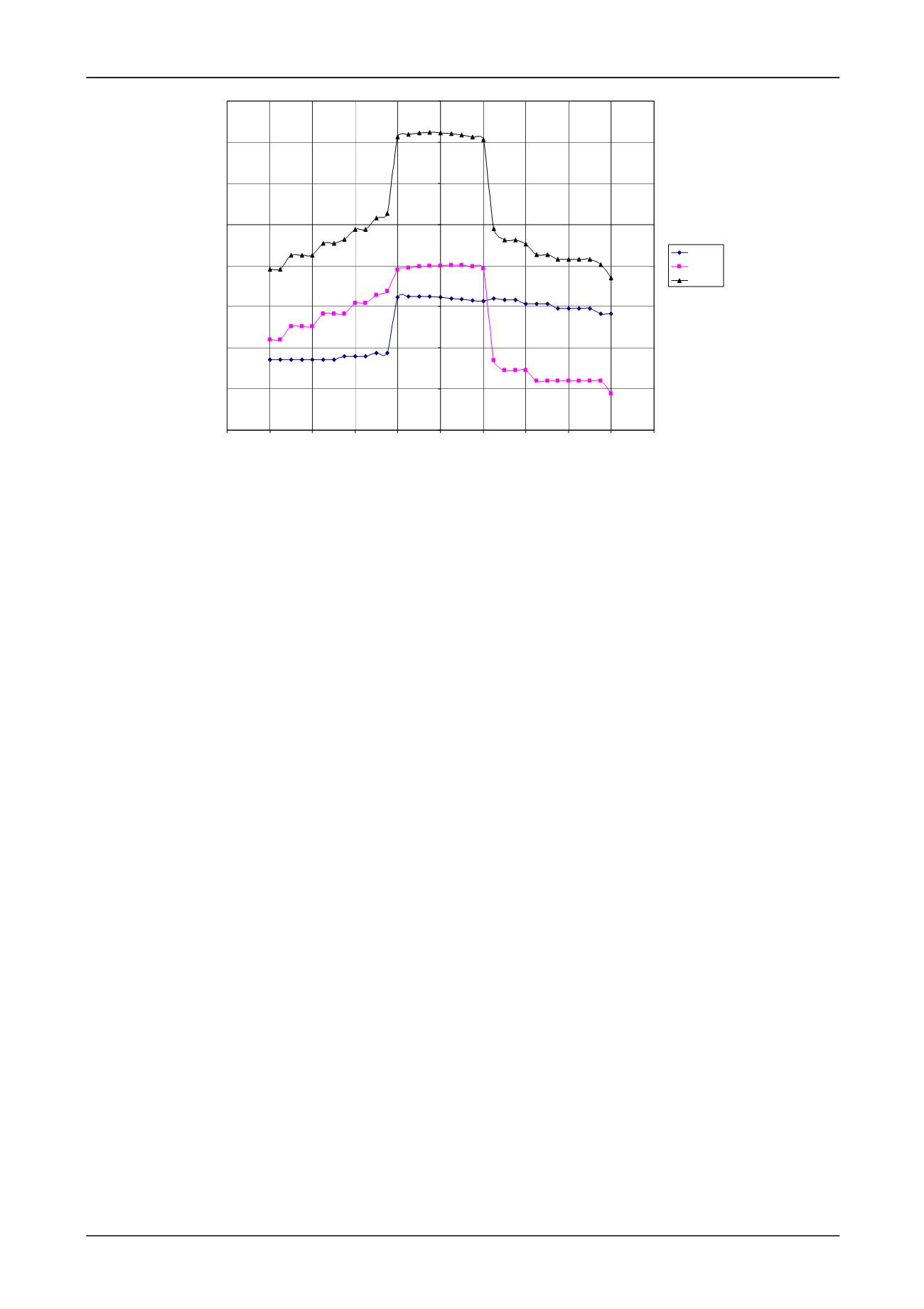

Рис.10. Изменение радиальной составляющей сборного сверла
в зависимости от взаимного выдвижения пластин вдоль оси Х
Из анализа этого графика следует, что существует значение взаимного выдвижения
пластин Δх, при котором достигается минимальное значение составляющих силы резания и,
как следствие, минимальный дисбаланс сил, возникающих в процессе сверления.
Выводы:
1. Одной из причин низкой работоспособности сверл со сменными многогранными
пластинами является неблагоприятная геометрия на центральной пластине.
2. Вторая причина связана с возникновением неуравновешенной радиальной состав-
ляющей силы резания, что в условиях нежесткой технологической системы может привести
к преждевременному выходу сверла из строя.
3. Усовершенствование конструкции сверла с СМП проводится путем варьирования
такими конструктивными параметрами, как c,
и
.
