дом участке определялись составляющие силы резания. Эпюры распределения составляю-
щих силы резания P
y
и P
z
представлены на рис. 7 и рис.8.

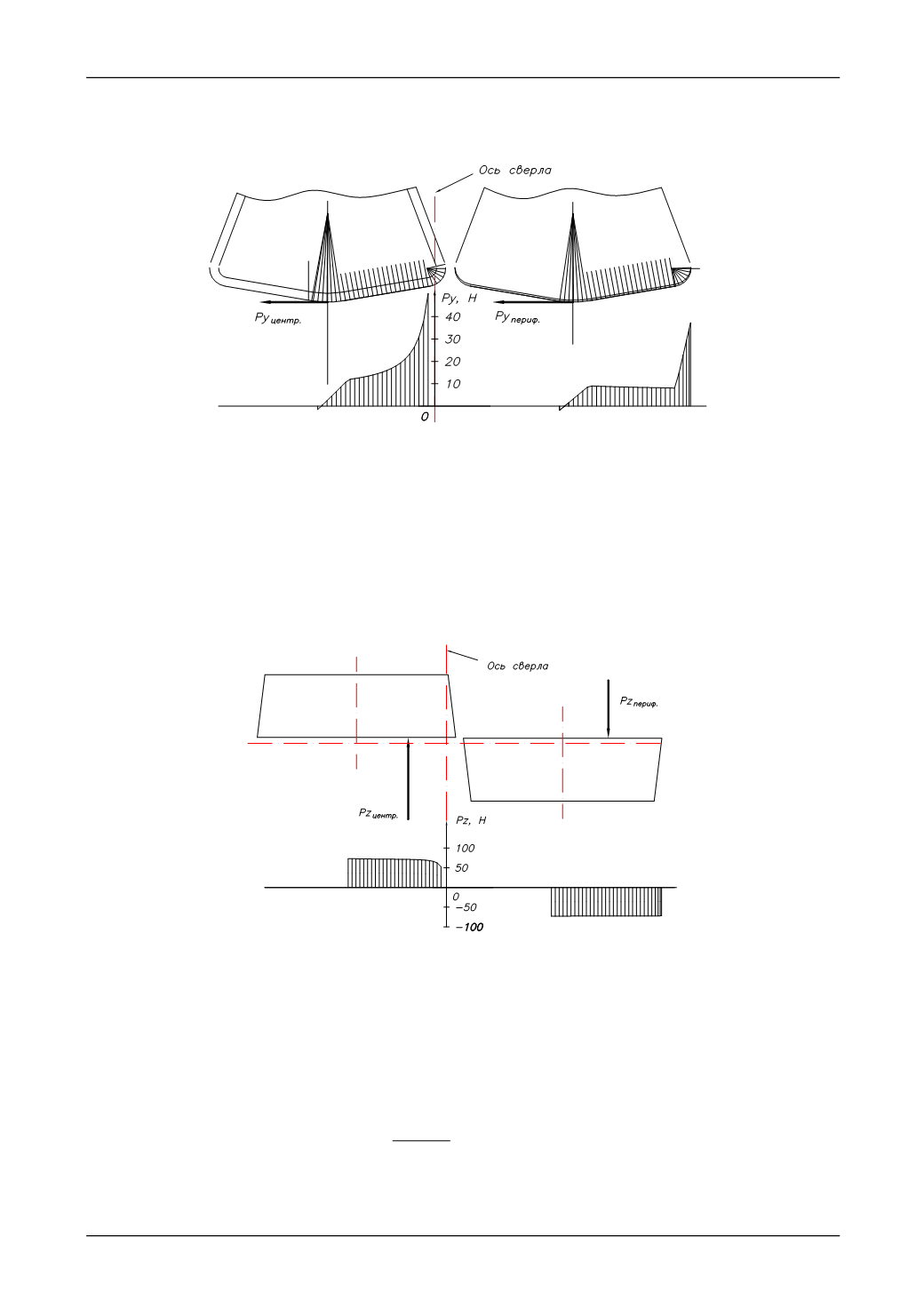

Рис.7. Эпюры распределения составляющей силы резания P
y
по длине рабочих участков
режущих кромок пластин
После суммирования были получены результирующие значения составляющих силы
резания:
для центральной пластины – P
z
=1979,8 Н, P
y
=315,1 Н, М=5005 Н·мм;
для периферийной пластины – P
z
=2249 Н, P
y
=323,4 Н, М=18670 Н·мм.
Как следует из рис.7, составляющие силы резания P
y
от каждой пластины складыва-
ются, а не взаимно компенсируются, что приводит к возникновению неуравновешенной
суммарной радиальной составляющей.
Рис.8. Эпюры распределения составляющей силы резания P
z
по длине рабочих участков
режущих кромок пластин
Несимметричное распределение тангенциальной составляющей сил резания (см.рис.8)
приводит к возникновению эксцентриситета точки приложения суммарного крутящего мо-
мента относительно оси сверла.
Было рассчитано расстояние
a
от оси сверла до точки приложения результирующей
составляющей силы резания P
z
согласно теореме Вариньона по формуле:
n
i
zi
n
i
i
zi
P
rP
а
1
1
,
(10)
где
r
i
– расстояние от оси сверла до
i
-го участка режущей кромки.
