– удельная касательная сила резания, приходящаяся на 1 мм режущей кромки[8,9].
Абсолютная величина её определялась по экспериментальным данным [5].
Результаты и обсуждение.
Используя вышеприведенную методику расчета геомет-
рии, была проанализирована конструкция сборного сверла, оснащенного сменными много-
гранными пластинами производства Томского инструментального завода. Общий вид и схе-
ма крепления пластин этого сверла представлены на рис.4. и рис.5. Сверло характеризуется
наличием двух сменных многогранных твердосплавных пластин.

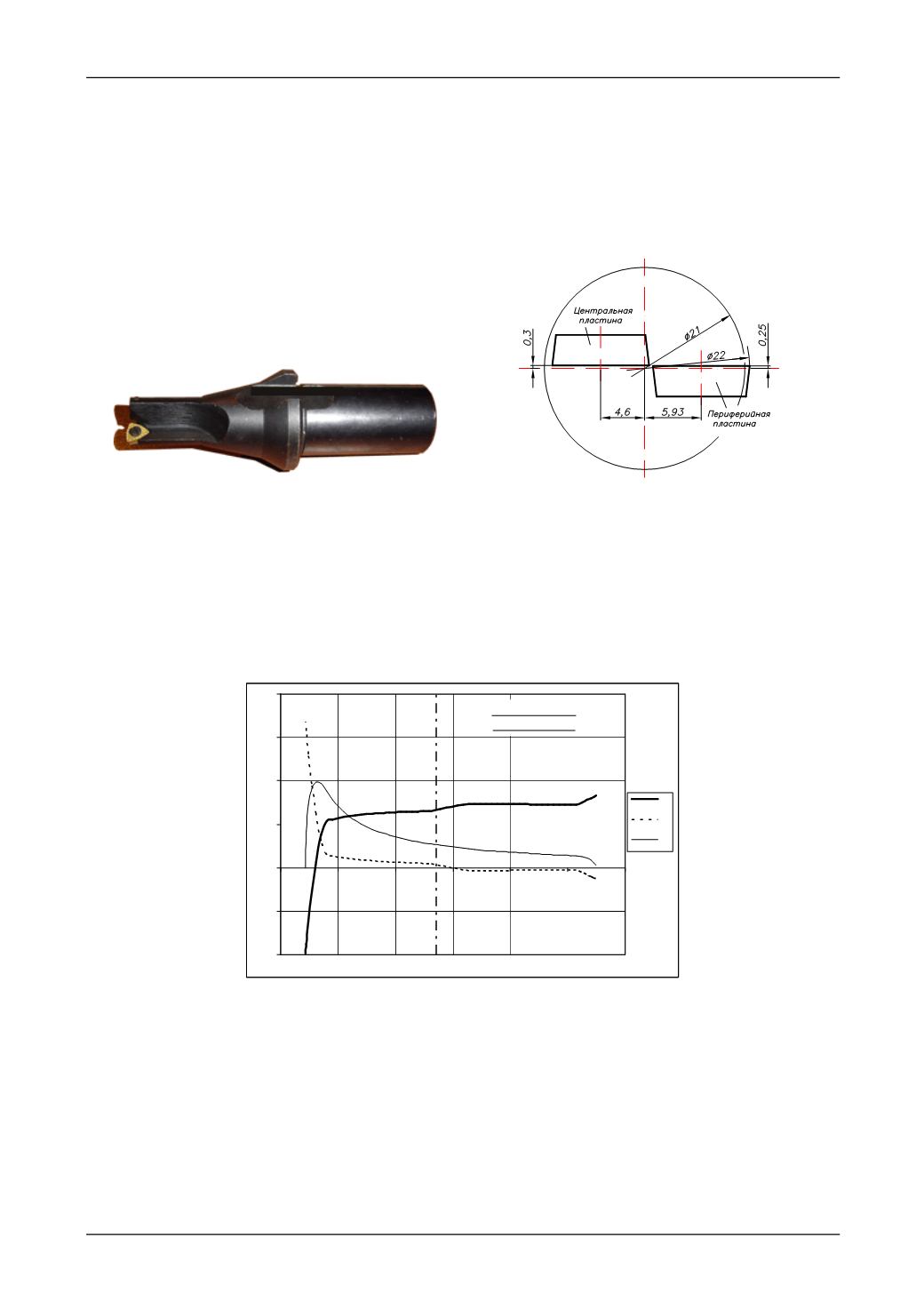

Рис.4. Общий вид сверла с СМП
Рис.5. Схема крепления СМП на сверле
Для расчета статических геометрических параметров разобьем режущую кромку каж-
дой пластины на участки равной длины и определим для каждого участка по формулам (2) -
(5) статические геометрические параметры. Результаты расчета статических заднего угла α,
переднего угла γ и угла наклона главной режущей кромки λ сверла для центральной пласти-
ны представлены на рис.6. Из него следует, что на участке режущей кромки, прилегающему
к центру сверла, на длине около одного миллиметра главный задний угол принимает отрица-
тельные значения. Это приводит к затиранию здесь задней поверхности центральной СМП.
Рабочий участок
режущей кромки
-10
-5
0
5
10
15
20
0
2
4
6
8
10
12
r
A
, мм
угол, °
α
γ
λ
Рис.6. Изменение статических геометрических параметров по длине режущей кромки
для центральной пластины
Аналогичные расчеты значений геометрических параметров, проведенные для пери-
ферийной пластины, показывают, что периферийная пластина работает в более благоприят-
ных условиях по сравнению с центральной, так как во всех точках режущего лезвия задний
угол имеет положительные значения.
По методике, изложенной выше, рассчитаны сила резания и крутящий момент на
сборном сверле с СМП. В качестве исходных данных для силового анализа принята удельная
касательная сила резания, приходящаяся на 1 мм режущей кромки ΔP
z
=364 Н/мм, k=0,4 [5].
Режущая кромка каждой пластины разбивалась на участки равной длины по 0,2 мм и на каж-
