Следует также отметить документальный фильм «
Mysteries of the Unseen World
»
(2013, National Geographic, USA), в котором были наглядно показаны явления, которые нель-
зя увидеть невооруженным глазом, явления, которые спрятаны от человеческого восприятия
другими масштабами измерения времени и пространства (рис. 7). В частности, показана ди-
намика перемещения одного атома в атомной структуре металла, которая, как показал наш
анализ, не имеет ничего общего с реальностью.
Из числа российских
medical illustrator
2
стоит отметить студию Visual Science Ивана
Константинова, которой был создан научно достоверный экспонат аденовируса и находя-
щийся теперь в Дарвиновском музее. Отметим их плакат, на котором показано строение ато-
ма на примере атома урана 238 (рис. 8), что дает возможность любому человеку получить
наглядное и достоверное представление о том, как выглядят подобные объекты на микро-
уровне.

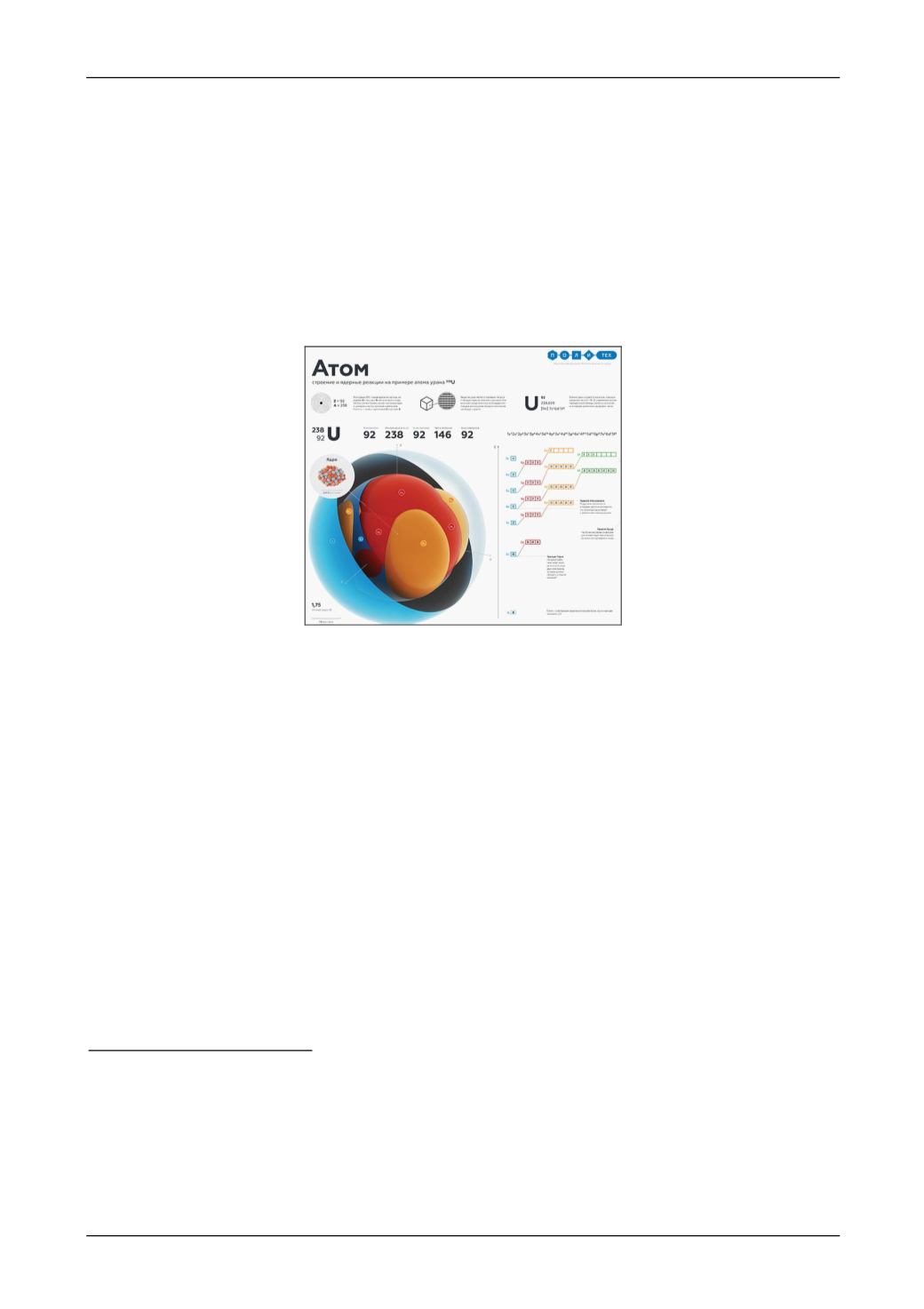

Рис. 8. Пример образовательного плаката для Научных лабораторий Политехнического музея
в Москве
(Источник:
http://visual-science.com/ru/projects/plakaty-politech/atom)Вышеупомянутые аналоги программ для моделирования, а также работы, выполнен-
ные с научно-исследовательской и документальной целью, либо не имеют в своем составе
модуля визуализации динамической модели изучаемых процессов, либо с низкой степенью
достоверности отражают действительную структуру металлов. Одни из программ нацелены
на моделирование только биологических структур, либо геномов и не подходят для конст-
рукторско-технологических, машиностроительных целей. Работа с ними в подавляющем
большинстве случаев затруднена вычислениями, связанными с электрическими взаимодей-
ствиями в моделируемой системе, что в свою очередь требует использования мощных про-
цессоров. Другим недостает наглядности и научно-теоретического уровня изложения мате-
риала.
Исходя из вышеизложенного, нами был сформулирован ряд требований [1–11] для
выбора программного обеспечения, которое позволило бы исключить расчетную часть, но
без искажения реальной динамики системы и с обязательным наличием удовлетворительной
физики. При создании атомной 3D модели алмазного резания, как и при создании любой ра-
боты с помощью компьютерного моделирования, требуются системы трехмерного модели-
рования, которые могут обеспечить максимальную наглядность и точность соответствия
2
Medical illustrator – профессиональный художник с высшим образованием в двух областях – естественных
наук и визуальной коммуникации. В тесном сотрудничестве с известными мировыми учеными, врачами и дру-
гими специалистами, медицинские иллюстраторы преобразуют сложную информацию в понятные для широ-
кой аудитории визуальные образы.
