Механики XXI веку. №16 2017 г.
144

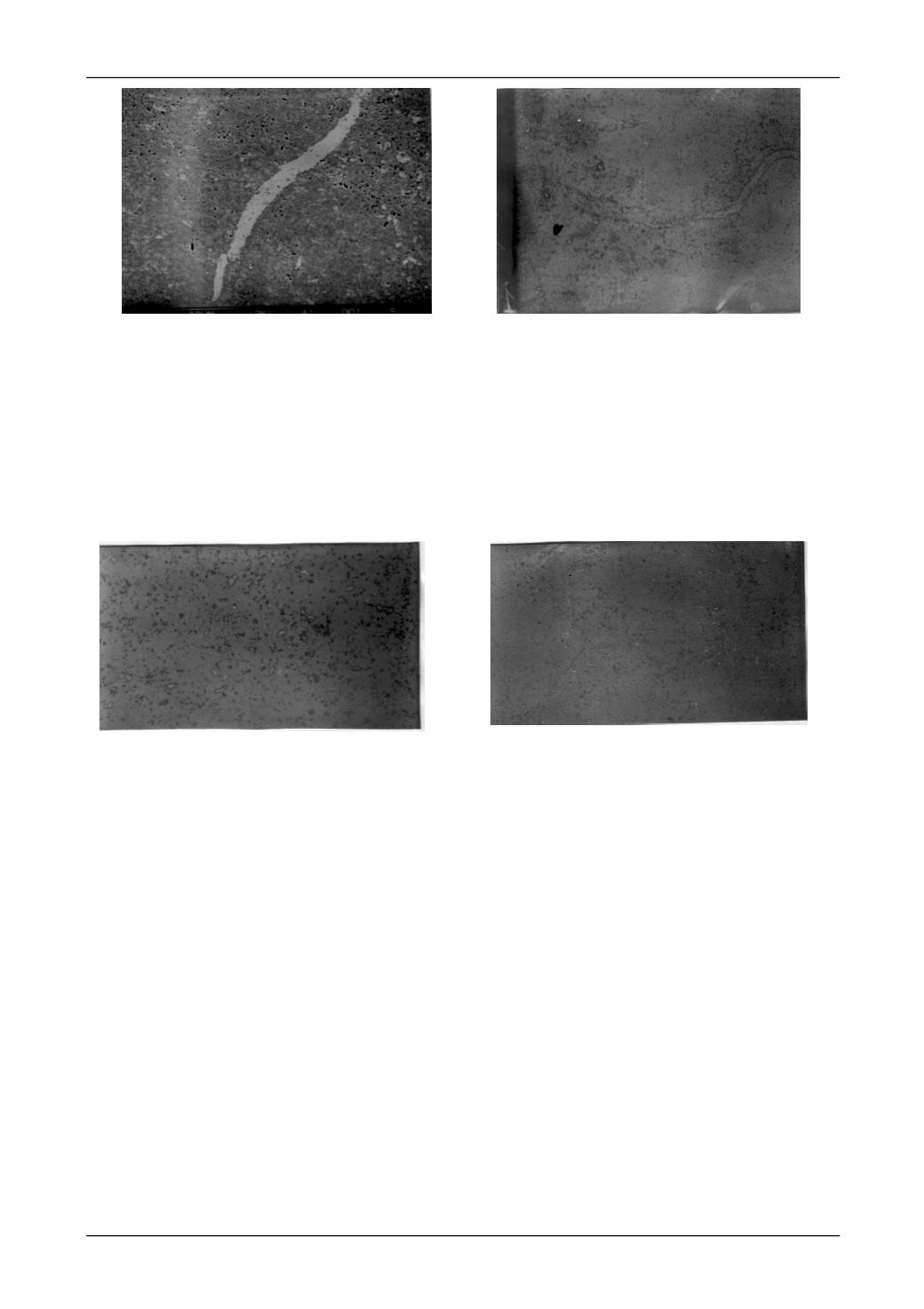

Рис. 1. Внешний вид
хвоста
на передней поверхно-
сти заточенной пластины ТН -20.
Режимы затачивания: V
кр
=35м/с; S=2м/мин; t=0,03
мм/дв.ход; i
тр
=20А/см
2
; i
пр
=0,2 А/см
2
400
Рис. 2. Передняя поверхность пластины ТН-20
При более широком, охватывающем всю переднюю, поверхность пластины, металло-
графическом исследовании было замечено, что характерным месторасположением
хвостов
является область вдоль режущей кромки (рис. 2, 7), в середине их, как правило, нет (рис. 3),
или их количество и размера минимальны.
1000
400
Рис. 3. Середина передней пластины ТН-20
Режимы затачивания:Vкр=35м/с; Sпр=1,25м/мин; t=0,1 мм/дв.ход; iтр=20А/см
2
; iпр=0,2А/см
2
Необходимо отметить также тот факт, что на образцах, заточенных на разных режи-
мах резания, количество и размеры
хвостов
существенно отличался. Так как количествен-
ный критерий оценки подобрать трудно, то зависимость установленных
хвостов
от режи-
мов резания невозможно представить в виде графика или таблицы. Поэтому выполнен лишь
сравнительный анализ:
1. На передней поверхности пластины, заточенной при скорости резания 26 м/с, про-
дольной подаче 1,25 м/мин, глубине резания 0,03 мм/дв. ход, токе травления 20 А/см
2
, токе
правки 0,2 А/см
2
,
Хвосты
наблюдаются в очень небольшом количестве, кроме того мелкие
и тонкие. На пластинке, заточенной при скорости резания 35 м/с и неизменных остальных
параметрах, они удлиняются, становятся шире, хотя их количество находится примерно в тех
же пределах.
При дальнейшем увеличении скорости и достижение ее 52 м/с не замечено явственно-
го изменения размеров
хвостов
, но количество их возрастает, хотя и незначительно.
2. При увеличении глубины шлифования от 0,03 до 0,1 мм/дв. ход при скорости круга
35 м/с резко возрастает концентрация
хвостов
на поверхности пластины. Покрывая около-
кромочную поверхность этого сплава, они образуют своеобразную сетку (рис. 4).
3. Аналогичные изменения на пластинках можно наблюдать и при возрастании про-
дольной подачи до 2 м/мин.
