"Механики XXI веку" №16 2017

66 / 397

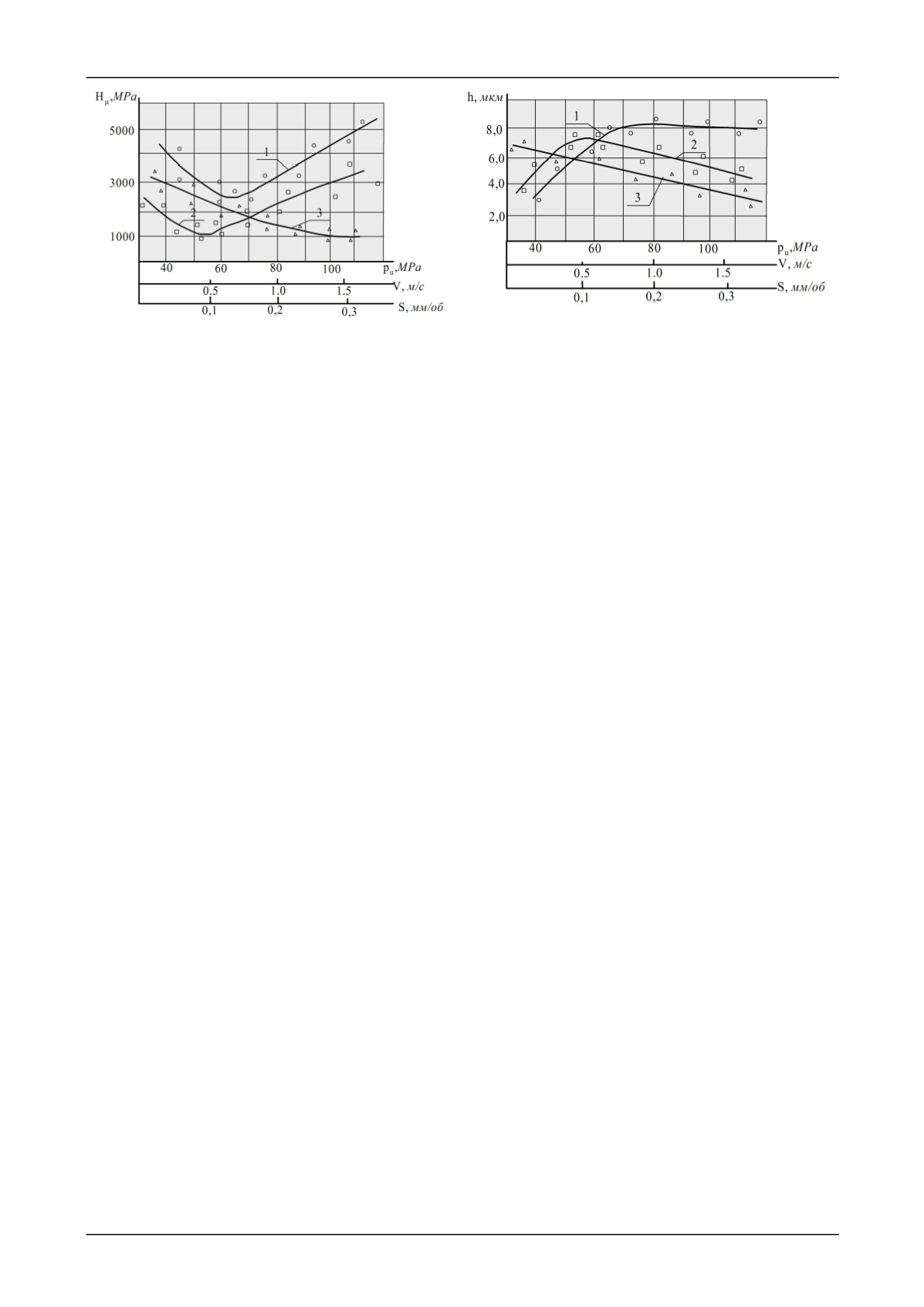

Механики XXI веку. №16 2017 г.
66
Рис. 3. Влияние режимов обработки на микротвёр-
дость покрытия: 1 - удельное давление; 2 - скорость
скольжения; 3 - продольная подача
Рис. 4. Влияние режимов обработки на толщину
покрытия: 1 - удельное давление;
2 - скорость скольжения; 3 - продольная подача
Применение предлагаемой технологической среды позволило повысить скорость
скольжения до 1,4…1,6 м/с, продольную подачу до 0,15…0,20 мм/об и снизить необходимое
для нанесения медного сплава удельное давление до 70…80 MPа . Толщина наносимого по-
крытия при этих условиях может быть увеличена до 8 мкм.
В результате проведенных исследований можно сформулировать следующие выводы:
микротвердость нанесенного антифрикционного покрытия определяется удельным давлени-
ем; шероховатость поверхности после финишной антифрикционной безабразивной обработ-
ки не отличается от исходной; предложенный состав технологической среды позволяет уве-
личить производительность процесса финишной антифрикционной безабразивной обработки
и толщину покрытия.
Литература:
1. Гаркунов Д.Н. Трибология на основе самоорганизации / Д.Н. Гаркунов, Э.Л. Мельников, В.Г. Бабель. LAP
LAMBERT Academic Publishing, 2015. − 245 с.
2. Избирательный перенос в тяжелонагруженных узлах трения / Под ред.Д.Н. Гаркунова. М.: Машиностроение,
1982. – 207с.
3. Balabanov V.I. Application of friction nanoscale antifriction coatings on machine parts / V.I. Balabanov, .
Bolgov, S.A Ishchenko // Nanotechnology, ecology, production, № 3. 2010. Р. 30-34.
4. Assenova E. Smart Coatings and Green Tribology / E. Assenova, G. Polzer, Dr. Tsermaа, M. Kandeva // World
Tribology Congress, Torino, Italy, 2013. Р. 1-4
5. Патент Украины № u2006 11891/13.11.2006. Богуцкий В.Б., Шрон Л.Б., Малыгина В.В. Пристосування для
фрикційно-механічного нанесення покриттів // Патент Украины № 23343. 2007. Бюл.№7.
6. Bogutsky V.B Influence of modes ANF on the characteristics of surface layer details/ V.B. Bogutsky, L.B. Shron,
M.V. Piankovskay // The priorities of the world science: experiments and scientific debate: Proceedings of the XII International
scientific conference. – North Charleston, SC, USA: CreateSpace, 2016. – Р. 23-26.
Assessment the impact of the regimes of friction treatment
on the characteristics of the applied coating
Gordeeva E.S.a, Bogutsky V.B.b, Shron L.B.c
Sevastopol State University, University st., 33, Sevastopol, 222053, Russian Federation
a , c
Keywords: finishing it antifriction nonabrasive treatment, coating, microhardness, technological envi-
ronment
The article solves the problem of an estimation of influence regimes finishing it antifriction nonabrasive treat-
ment on the microhardness of the coating and its thickness. It is shown that microhardness of the coating and the steel
surfaces at application recommended in the literature of technological regimes increases with resistivity pressure of
the instrument on the surface of the workpiece, the surface roughness is not changed compared to the original. On the
thickness of the layer applied equally affect the value of the longitudinal feed and the sliding speed. To improve the
quality of the coating and improve process performance, offered composition of the technological environment, the use
of which is allowed to increase the sliding speed, the longitudinal feed and reduce the required specific pressure while
ensuring the required quality of the coating. The thickness of the coating under these conditions can be increased.
