экспериментальных исследованиях применен металлографический метод по микрошлифам
корней стружки.
Исследования проводились с использованием оборудования лабораторий инженерно-
го профиля (ЛИП) и МЦМ Карагандинского государственного технического университета.
Были использованы: пресс CitoPress, автоматический станок LaboPol-5 для шлифования и
полирования образцов, автоматическое устройство для электролитического полирования и
травления металлографических образцов, универсальный металлографический микроскоп
Альтами МЕТ 5Т, микроскоп металлографический ЛОМО МЕТАМ РВ-21. Термофрикцион-
ное фрезоточение образцов из стали 30ХГСА осуществлялись на токарно-винторезном стан-
ке JET GH-1640ZX с использованием специального устройства.
Экспериментальное исследование и обсуждения.

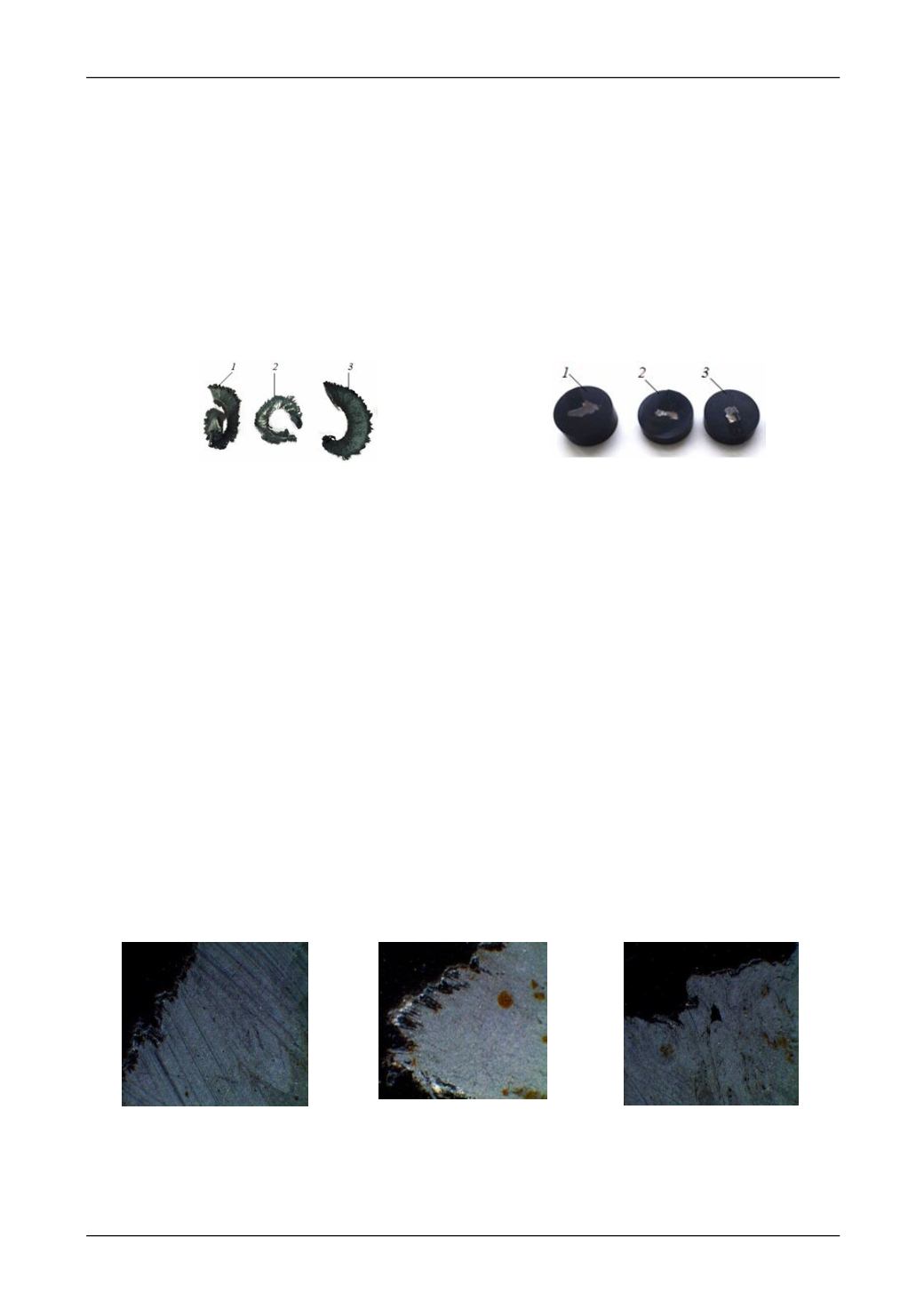

На рисунке 2 показаны фотогра-
фии стружек, полученные при обработке стали 30ХГСА на различных режимах резания [4].
Рис.2. Фотографии стружек, полученные при обработке
стали 30ХГСА
Рис. 3. Образцы стружки полученные после
запрессовки
Для выполнения исследования по изучению текстуры стружки были получены образ-
цы (стружек) одинаковых размеров, что делает фиксацию в автоматические держатели про-
стой и удобной для дальнейших этапов подготовки. Для этого проводим горячую запрессов-
ку образцов стружки на прессе CitoPress-1, в котором образец, вместе со специальной смолой
для запрессовки, помещается в запрессовочный цилиндр. На рисунке 3 показаны образцы
стружки, полученные после запрессовки.
После запрессовки образцов стружки производим шлифовку. Шлифовка является
наиболее важной операцией в технологии изготовления образцов. Для шлифования
запрессованных образцов использовался шлифовально-полировальный станок LaboPol-5.
Абразивные материалы, применяемые при шлифовании, классифицируют по размеру
частиц. В процесе шлифования сначала использовали наиболее мелкозернистый материал и
каждая последующая операция шлифования сопровождалась уменьшением зернистости
применяемого абразива.
Для улучшения структуры поверхности отполированных образцов применяли элек-
тролитический метод травления. Данный метод травления дает не только блестящую глад-
кую поверхность без образования наклепа или аморфного слоя, но выявляет и структурные
дефекты (поры, включения и т.д.). Все операции проводились на автоматическом устройстве
для электролитического полирования и травления металлографических образцов LectroPol-5.
На рисунке 4 показаны микрофотографии (с увеличением 50Х) текстуры образцов
стружки.
а)
б)
в)
Рис. 4. Микрофотографии текстуры (с увеличением 50Х) образцов стружки
Микрофотографии образцов стружек были получены на универсальном металлогра-
фическом микроскопе Альтами МЕТ 5Т.
