На рис. 1 представлена схема принципа работы саморегулирующихся нагревательных
элементов.

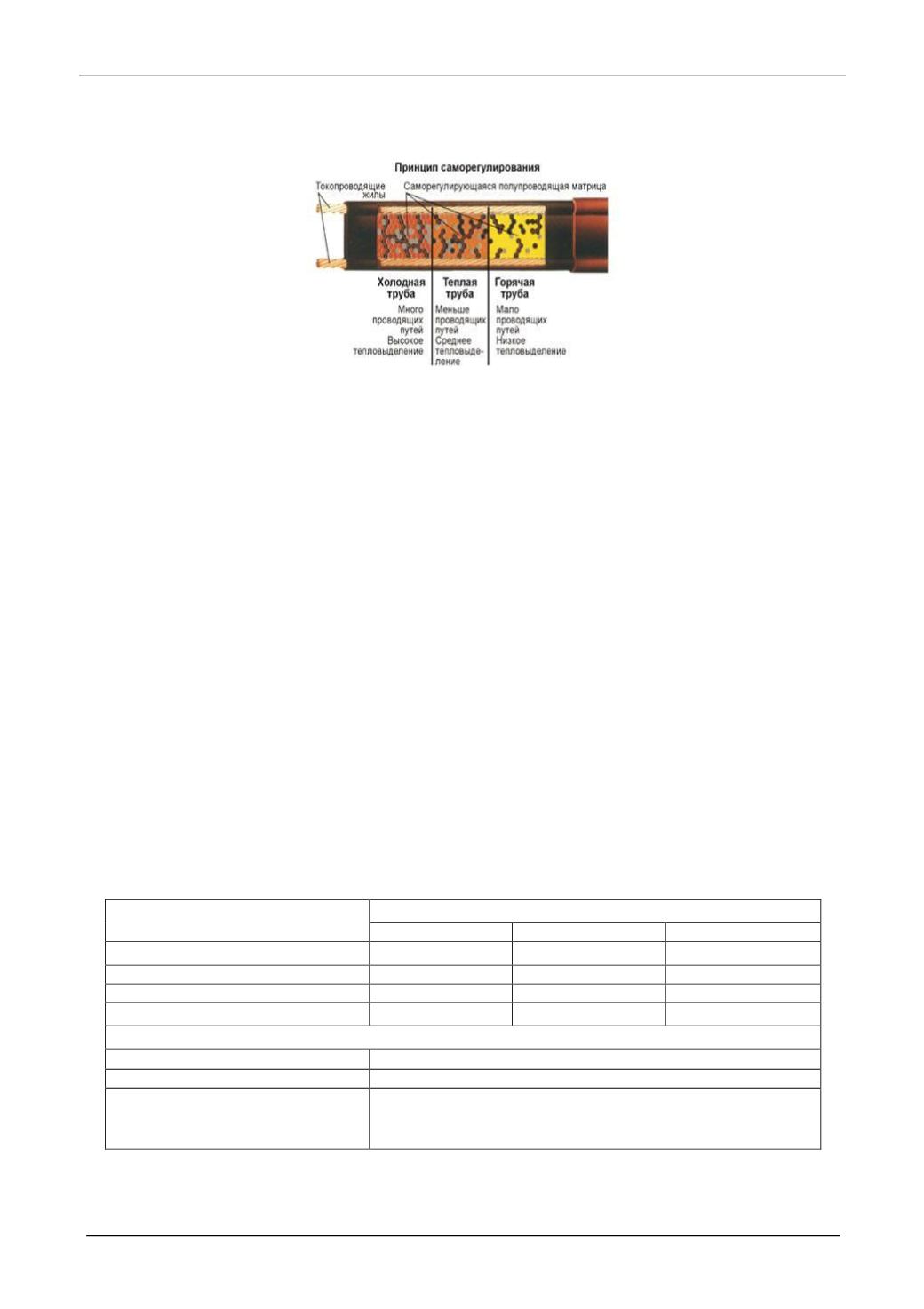

Рис. 1. Принцип саморегулирования нагрева греющих кабелей
Работа саморегулирующегося нагревательного кабеля основана на простом свойстве
проводника электрического тока: при нагревании увеличивается его сопротивление, а чем
выше сопротивление, тем меньше сила тока, а, следовательно, и затрачиваемая мощность.
Участок кабеля, который находится в более холодном месте, имеет меньшее сопротивление,
через нагревательную матрицу в этом участке протекает большой ток, что приводит к боль-
шему нагреву кабеля иболее интенсивному обогреву трубы. Там где температура выше, со-
противление матрицы больше и ток, протекающий через неё меньше. Таким образом, при
включении саморегулирующегося кабеля у замерзающей водопроводной трубы, он включа-
ется на полную мощность, а по мере прогрева трубы, его мощность постепенно увеличивает-
ся [22].
Сам по себе греющий кабель не выключается при достижении нужной температуры
обогреваемой трубы, он продолжает работать постоянно, просто с меньшей мощностью. На-
пример, кабель используется на участке водопроводной трубы на вводе в дом в зимний пе-
риод, и его задача поддерживать температуру трубы +5 градусов, чтобы предотвратить за-
мерзание. Саморегулирующийся кабель не будет отключать обогрев при температуре +5
градусов и выше, и не будет сам включаться при падении температуры ниже +5, он будет ра-
ботать постоянно, просто с разной интенсивностью.
В таблице 1 приведены сравнительные характеристики нагревательных элементов
трёх марок: мощность нагревательного элемента, температура нагрева на открытом воздухе,
напряжения питания и длина кабеля, также приведена область применения нагревательных
элементов для каждой из трёх марок.
Таблица 1
Характеристики нагревательных элементов
Наименование греющих кабелей
Характеристики
ТМ-40
ТМ-60
SRL 30-2
Мощность, Вт/м
40
60
30
Температура нагрева на воздухе, С
95
115
85
Напряжение питания, В
220
220
220-240
Длина кабеля, м
6
6
6
Область применения
ТМ-40
Обогрев бетона, в холодильной промышленности
ТМ-60
Обогрев бетона, в холодильной промышленности
SRL 30-2
Обогрев водостоков и кровли, Обогрев водопровода,
Обогрев труб и трубопроводов, Обогрев резервуаров и емкостей
Проведён анализ нагревательных кабелей марок ТМ-40, ТМ-60 и SRL 30-2 для выяв-
ления наиболее эффективного греющего элемента с максимальной температурой нагрева при
