инструментом для более эффективной разработки сложноструктурных месторождений, сло-
женных породами разной крепости представлена на рисунке 1.

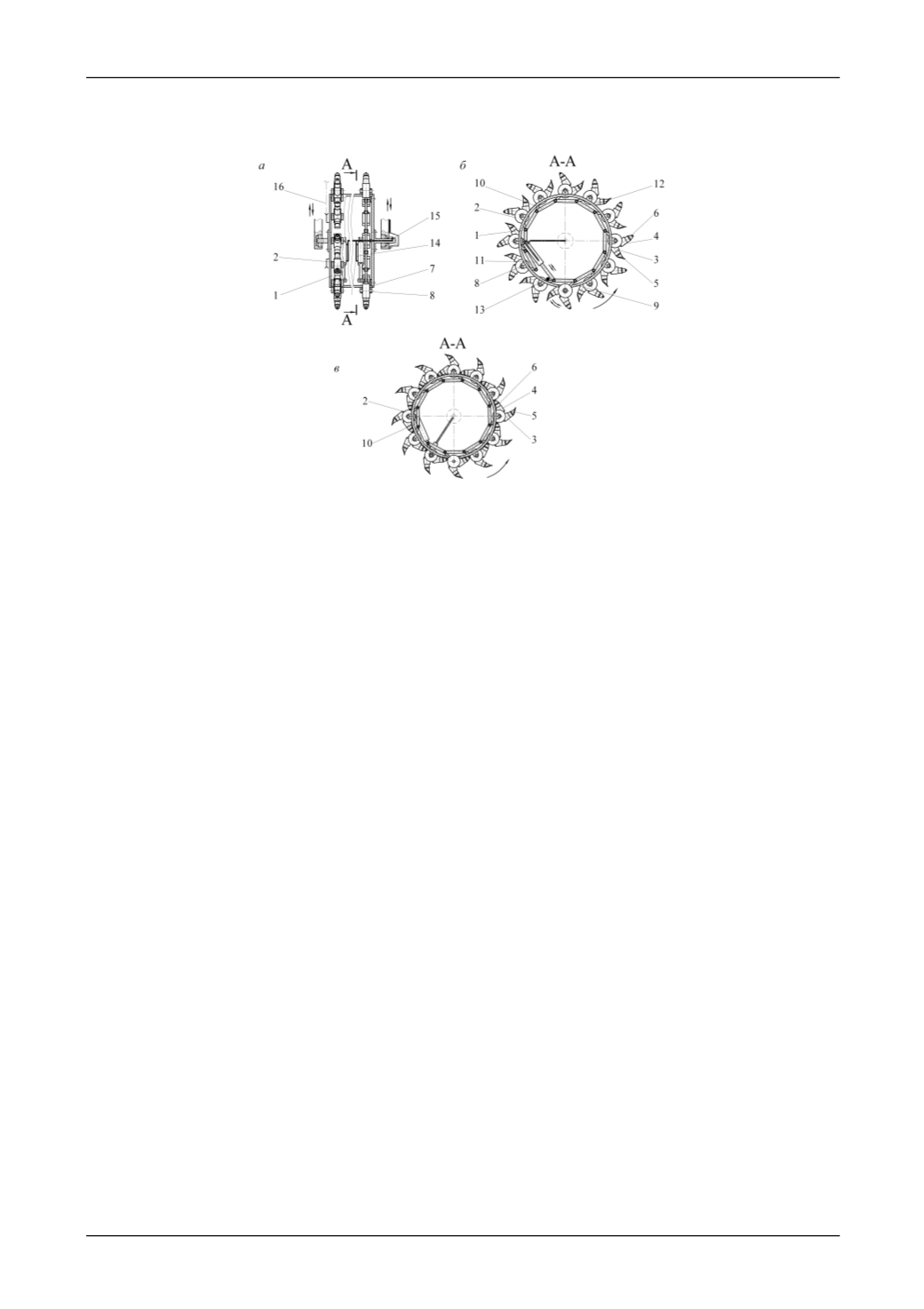

Рис. 1. Схема фрезерного рабочего органа с поворотными режущими инструментами:
а
– вид спереди;
б
– резцы рабочего органа в положении для разработки крепких горных пород;
в
– резцы рабочего органа в положении для разработки горных пород малой крепости
Фрезерный рабочий орган карьерного комбайна представляет собой барабан 1 с под-
вижно установленными на нем ступицами 2, на каждой из которых жестко закреплены по
два резцедержателя 3 и 4 комбинированного режущего инструмента. В резцедержатель 3 ус-
танавливается режущий инструмент (резец) 5, например клиновой резец, для разрушения по-
роды малой крепости, а в резцедержатель 4 резец 6 со сферическим наконечником для раз-
рушения породы большей крепости сложностуктурного месторождения. Ступицы 2 могут
поворачиваться в пазах 7 барабана 1 относительно осей 8 и через поворотные рычаги 9 и тя-
ги 10 взаимодействуют с поворотными гидроцилиндрами 11, расположенными внутри бара-
бана 1. Резцедержатель 3 имеет упорный торец 12 для предохранения рычагов 9, тяг 10 и
штоков гидроцилиндров 11 от максимальных усилий, возникающих на резцах 6 при разру-
шении крепких пород. Поворотные рычаги 9 оснащены фиксаторами 13, которые замыкают-
ся при работе резцов 5 для снятия нагрузок с тяг 10 и штоков поворотных гидроцилиндров
11. Гидравлическая жидкость для управления поворотными гидроцилиндрами 11 и фиксато-
рами 13 подается по каналам 14 через коллектор 15. Рабочий орган установлен в подъемных
опорах и приводится во вращение приводом 16.
Работа фрезерного рабочего органа, оснащенного комбинированным режущим инст-
рументом, при отработке солжноструктурного месторождения ведется следующим образом.
При разработке пород малой крепости штоки поворотных гидроцилиндров 11 втянуты
(рис. 1, в), и отработка массива происходит с помощью резцов 5. При приближении рабочего
органа комбайна к крепкому слою породы комбайн останавливается, после чего рабочий ор-
ган приподнимается. Поворотные гидроцилиндры 11 через тяги 10, поворотные рычаги 9 и
ступицы 2 производят установку резцов 6 в рабочее положение (рис. 1, а, б). Фрезерный ра-
бочий орган комбайна опускается и начинает разрушение крепкого массива породы, при
этом упорные торцы 12 резцедержателей 3 прижимаются к барабану 1 и воспринимают уси-
лия, передающиеся на ступицы 2 со стороны резцов 6. В случае приближения слоя менее
крепких пород, комбайн вновь останавливается, рабочий орган приподнимается, штоки по-
воротных гидроцилиндров 11 втягиваются и через тяги 10, поворотные рычаги 9 и ступицы 2
производится установка резцов 5 в рабочее положение, при этом резцы 6 прижимаются к ба-
рабану 1 (рис. в). Одновременно поворотные рычаги 9 стопорятся фиксаторами 13 с целью
снижения нагрузок на тяги 10 и поворотные гидроцилиндры 11, возникающих при разработ-
ке массива. Таким образом, карьерный комбайн послойно отрабатывает месторождение, со-
