Современные технологии и автоматизация в машиностроении
127
слоев материала, повторяющих контуры цифровой модели. Как правило, в качестве материа-
лов для печати выступают термопластики, поставляемые в виде катушек нитей или прутков
[3].
Особенности технологии.
Построение деталей на основе слоев позволяет получать
детали, которые имеют сложную геометрию и при этом отличаются тщательной детализаци-
ей. Единственный недостаток данного метода в том, что во время плавки пластик распро-
страняется в разные стороны, что не удается контролировать. Поэтому модели отличаются
рельефной поверхностью, которая при обработке теряет точность. С другой стороны, только
на основе данной технологии можно получить прочные с точки зрения механических и хи-
мических свойств детали.
3D-принтер для FDM.
Современное оборудование, такое как 3D принтер
Hercules
Strong
(рис. 1), позволит вам получать прототипы новых изделий максимально просто, на-
жатием одной кнопки на компьютере, а сам процесс создания прототипа, в том числе полно-
стью функционального макета, займёт несколько часов, вне зависимости от сложности гео-
метрии изделия.

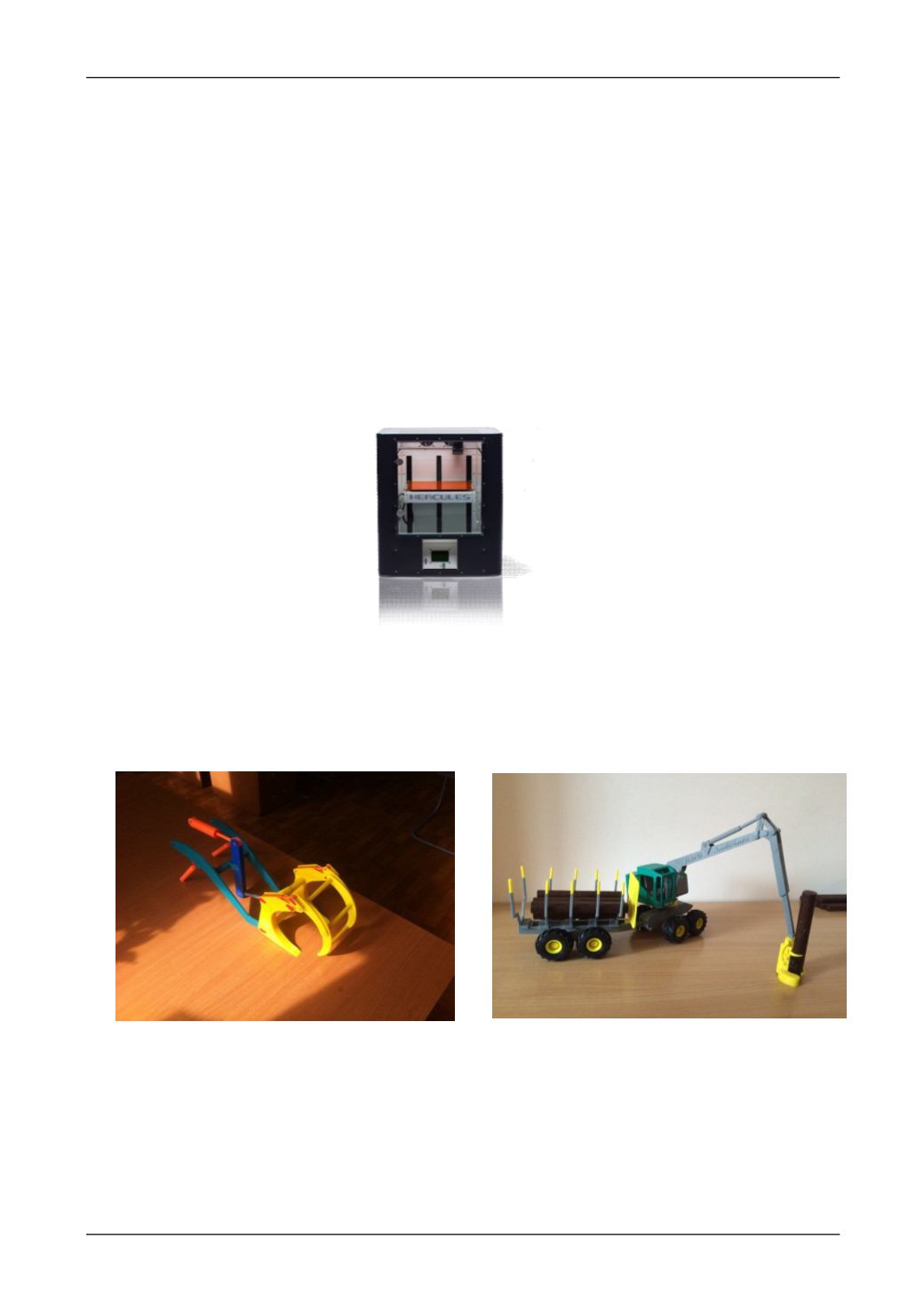

Рис. 1. 3D принтер
Hercules Strong
Перспектива применения 3D принтеров для машиностроения экономически очевидна,
так как эти устройства существенно ускоряют процесс разработки новой продукции, в значи-
тельной степени уменьшают риски ошибки проектирования, снижают затраты на получение
макета, и уже сейчас по своим ценам доступны большинству российских предприятий.
Рис. 2. Прототип технологического оборудования
фронтального лесопогрузчика, созданный на основе
FDM-технологии (масштаб 1:10), используемый
материал термопластик
Рис. 3. Прототип «харвардер» (масштаб 1:25),
используемый материал термопластик
В рамках своего дипломного проектирования, мы использовали 3D принтер
Hercules
Strong
на основе
FDM-технологии.
Нами был изготовлен прототип геометрическая модель:
Технологическое оборудование фронтального лесопогрузчика с поворотной платформой, на
базе трактора К-708 (рис. 2) [4].
Так же в СибГАУ находится лаборатория прототипирования «СКБ Neo Mechanics».
