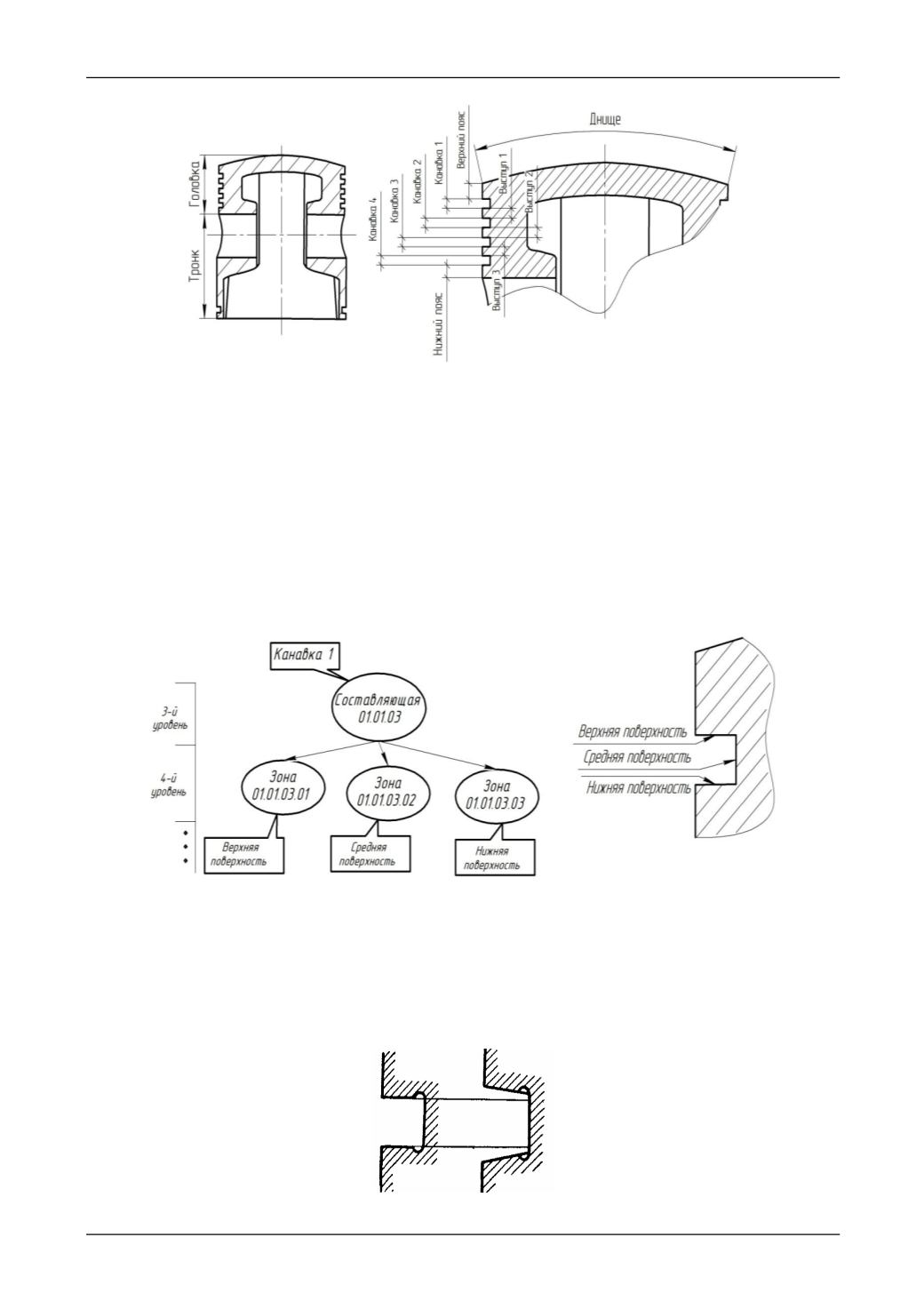

Рис. 5. Судовой поршень, его части и составляющие
На 3-м уровне деления каждая часть изделия делится на составляющие функциональные эле-
менты. В частности, часть изделия 01.01 «Головка», делится на 10 составляющих элементов: 01.01.01,
01.01.02, 01.01.03, 01.01.04, 01.01.05, 01.01.06, 01.01.07, 01.01.08, 01.01.09, 01.01.10. В описательном
виде их можно представить следующим образом: верхний пояс, канавка 1, выступ 1, канавка 2, вы-
ступ 2, канавка 3, выступ 3, канавка 4, нижний пояс (см. рис. 4 и 5). Количество функциональных
элементов на этом уровне определяется функциональными особенностями эксплуатации головки,
числом действия элементарных функций и технологическими особенностями изготовления.
При дальнейшем выполнении процесса деления, составляющие функциональные элементы
делятся на зоны. На рис. 6 показано, что составляющий функциональный элемент 01.01.03 части
01.01 изделия 01 делится на три зоны: 01.01.03.01, 01.01.03.02, 01.01.03.03. Эти зоны в описательном
виде можно представить следующим образом: верхняя поверхность, средняя поверхность и нижняя
поверхность.
Рис. 6. Граф функциональных элементов канавки 1 головки по уровням деления (слева)
и схема расположения зон на составляющей 01.01.03 (справа)
При дальнейшем выполнении процесса деления зоны можно разделить на макрозоны, что по-
зволит более прецизионно вести обработку, например, верхней поверхности (01.01.03.01) или нижней
поверхности (01.01.03.03). Последнее позволит учесть особенности неравномерного износа [5], а,
значит, и неравномерного распределения напряжения по поверхностям (рис. 7).
Рис. 7. Нормальная (слева) и изношенная (справа) канавки поршня
