Механики XXI веку. №15 2016 г.
34
Таблица 1
Особенности этапов синтеза ФОТ для уровня изделия
1-й уровень
Уровень изделия
01
2-й уровень
3-й уровень
4-й уровень
5-й уровень
6-й уровень
Код ФЭ
7-й уровень
1-й этап
2-й этап
3-й этап
Анализ изделия
Формирование обеспечений
Деление
детали на
ФЭ по
уровням
Конструкторское
Технологическое
1-й уровень
Формирование структуры техно-
логического процесса
Использование принципов ориен-
тации
1 2 3
4
5
6
7
8
По напряжениям изгиба
Термическое напряжение
По механическому напряже-
нию
По неравномерному изнаши-
ванию
Уровень
всего изде-
лия
Выполнение измене-
ний конструкции де-
тали или ФЭ в соот-
ветствии с особенно-
стями технологиче-
ского обеспечения
+ + + +
+
+
+
–
На 2-м этапе проектирования выполняется деление изделия по уровням глубины технологии.
В данном случае рассматривается поршень на уровне всего изделия.
На 3-м этапе проектирования ФОТ формируется обеспечение, которое может быть конструк-
торским и технологическим. При конструкторском обеспечении конструкция поршня должна быть
изменена в соответствии с действием действующих напряжений, например, применение специальных
систем водяного и масляного охлаждения для более эффективного охлаждения поршней или обеспе-
чение вращения поршня при его линейных перемещениях. При формировании технологического
обеспечения должны быть использованы особые принципы ориентации технологических воздейст-
вий [1, 2]. В данном случае, используется группа, состоящая из семи особых принципов (табл. 1).

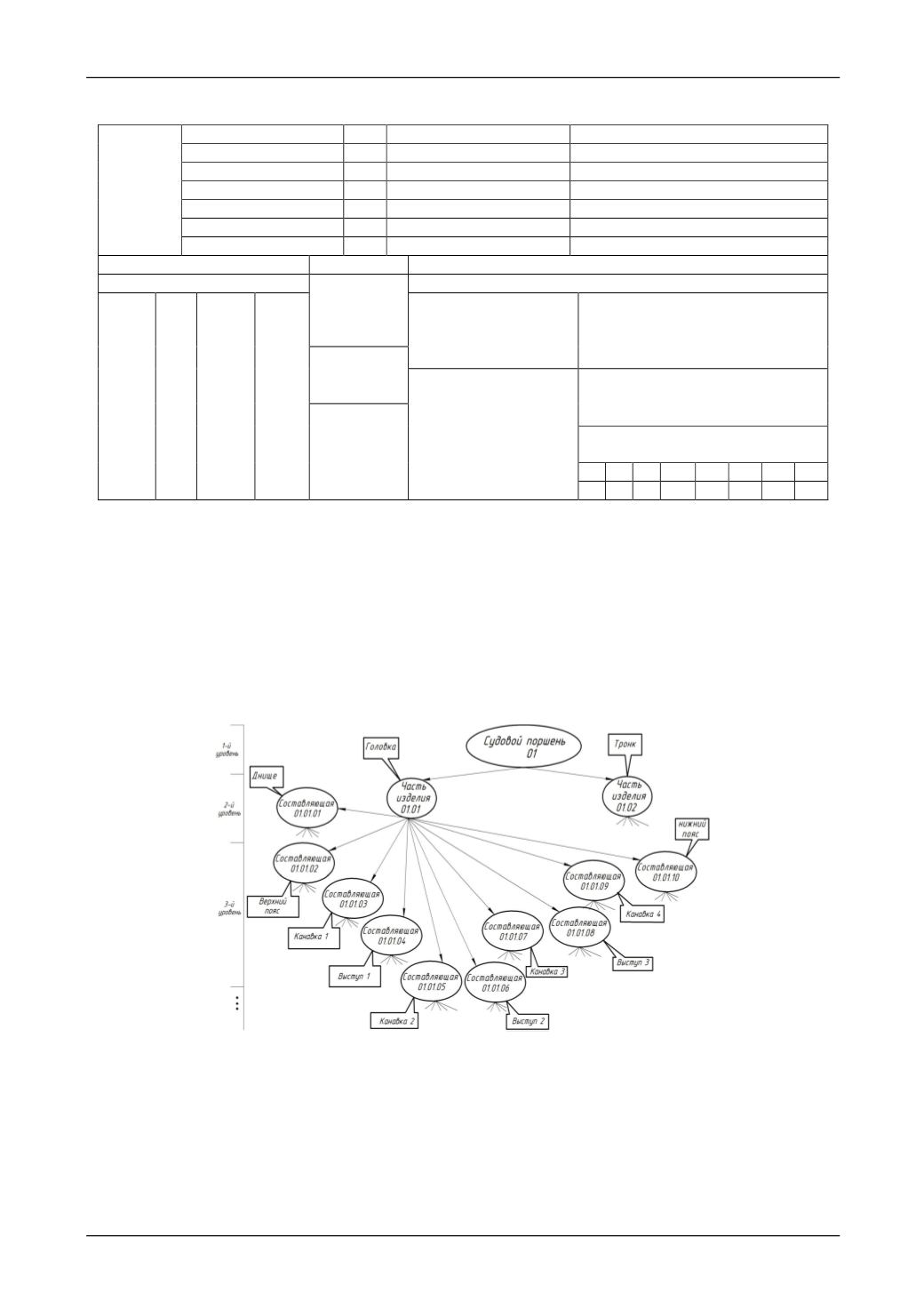

Рис. 4. Граф функциональных элементов судового поршня
На рис. 4 представлен граф функциональных элементов судового поршня по уровням деле-
ния, в частности показано, что на 2-м уровне поршень (изделие 01) делится на 2 части: 01.01, 01.02. В
описательном виде их можно представить как, соответственно, головка и тронк.
На рис. 5 показана схема поршня с указанием частей, а также составляющих головки судового
поршня.
