Механики XXI веку. № 16 2017 г.

384

но с содержанием в устройстве сложных элементов, при замене которых необходимо затра-

тить большое количество времени.

Известно быстросъемное устройство (Патент SU 616375). Достоинством захватного

устройства является не трудоемкость и удобство замены рабочего органа, которое достигает-

ся установленным в раме пружинно-гидравлическим замком с запирающей пластиной, кото-

рая зацеплена с ковшом посредством его опорной перекладины. Недостатком этого устрой-

ства является наличие пружинно-гидравлического замка, который может быстро выйти из

строя.

Также известно быстросъемное устройство (Патент FR2657596). Достоинством явля-

ется содержание в устройстве ручного механизма запирания, что позволяет быстро сменить

рабочий орган, путем подъема (опускания) рычага. Недостатком является сложность в изго-

товлении элементов запирания ручного механизма.

Известно быстросъемное устройство (Патент АТ392307). Достоинством устройства

является наличие пружинного замка, который позволяет путем перевода пластины в откры-

тое (закрытое) положение быстро сменить рабочий орган машин. Недостатком является

сложность изготовления элементов запирания и монтирование их на технику.

Однако общим недостатком данных быстросъемных устройств является сложность

изготовления комплектующих элементов их конструкций, а также непосредственного мон-

тажа/демонтажа на базовую машину.

В процессе патентного поиска и последующего анализа быстросъёмных устройств

была найдена конструкция (рис 1) оборудования гидравлического экскаватора (Патент RU

2365712), позволяющая исключить данные недостатки.

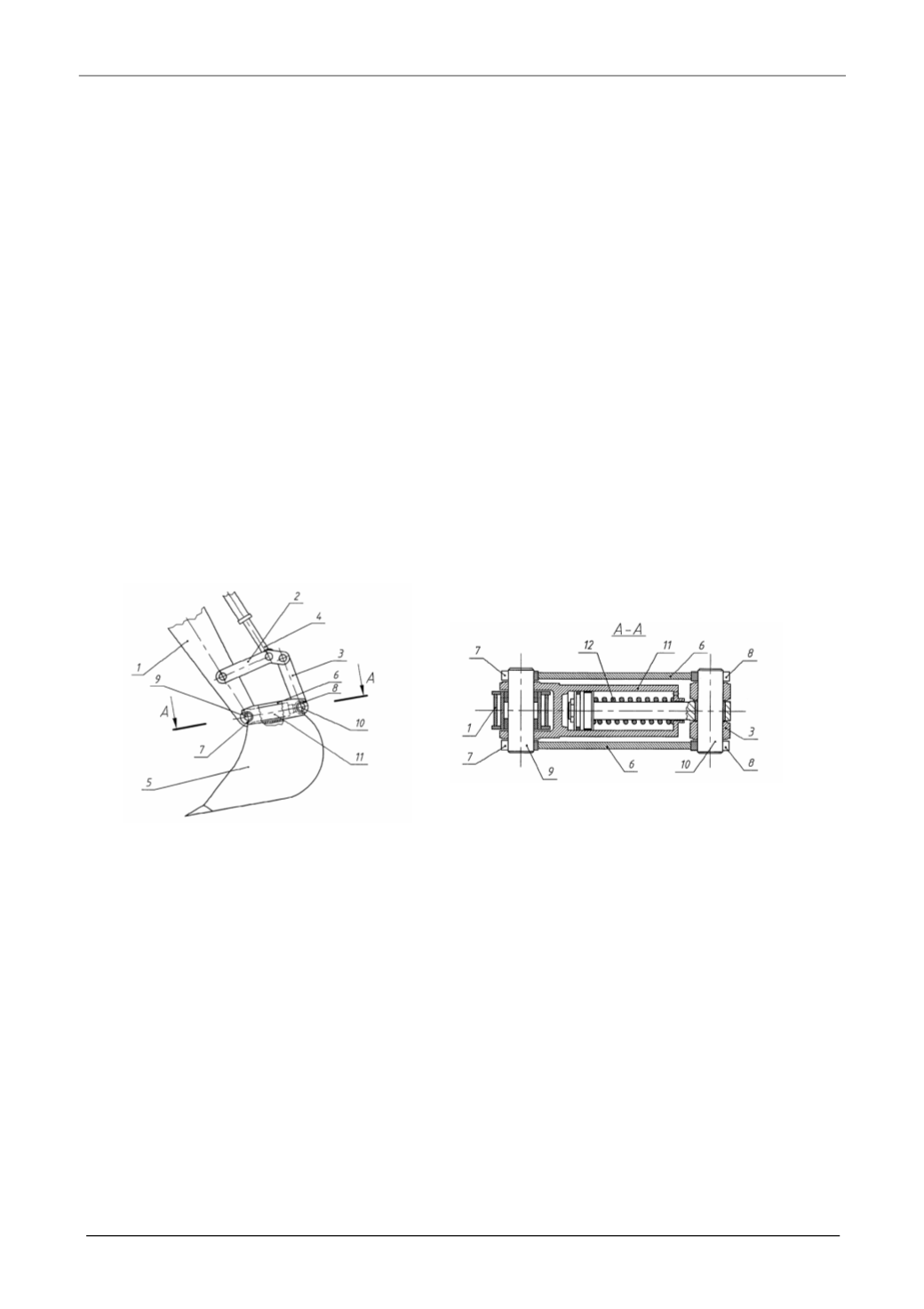

Рис 1. Быстросъемное устройство на экскаватор

Оборудование состоит из рукояти 1 гидравлического экскаватора (рис. 1), поворотно-

го рычага 2, тяги 3, гидроцилиндра 4, ковша 5, на задней стенке которого имеются проушины

6 с зевообразными неподвижными захватами 7,8. При этом на рукояти 1 и свободном конце

тяги 3 закреплены монтажные пальцы 9 и 10, которые соединены между собой при помощи

гидроцилиндра управления 11 с пружиной 12, установленной в его штоковой полости.

Работа быстросъемного оборудования осуществляется следующим образом: соедине-

ния ковша 5 с рукоятью 1 производится в следующей последовательности. Сначала монтаж-

ные пальцы 9 и 10 при помощи гидроцилиндра управления 11 раздвигаются между собой и

заводятся снаружи проушин 6 в зевообразные неподвижные захваты 7 и 8. После чего гидро-

цилиндр управления 11 переводится в сжатое положение и при помощи пружины 12 фикси-

рует захваты 7 и 8 в монтажных пальцах 9 и 10.

Демонтаж ковша 5 с рукояти 1 производится при переводе гидроцилиндра 11 в растя-

нутое положение.

В целом устройство обеспечивает прочную фиксацию рабочего органа, который будет

устанавливаться на машину для земляных работ, в данном случае на экскаватор.
