Механики XXI веку. № 15 2016 г.
424
1 2
3
4
5
6
7
а)
б)
1
2

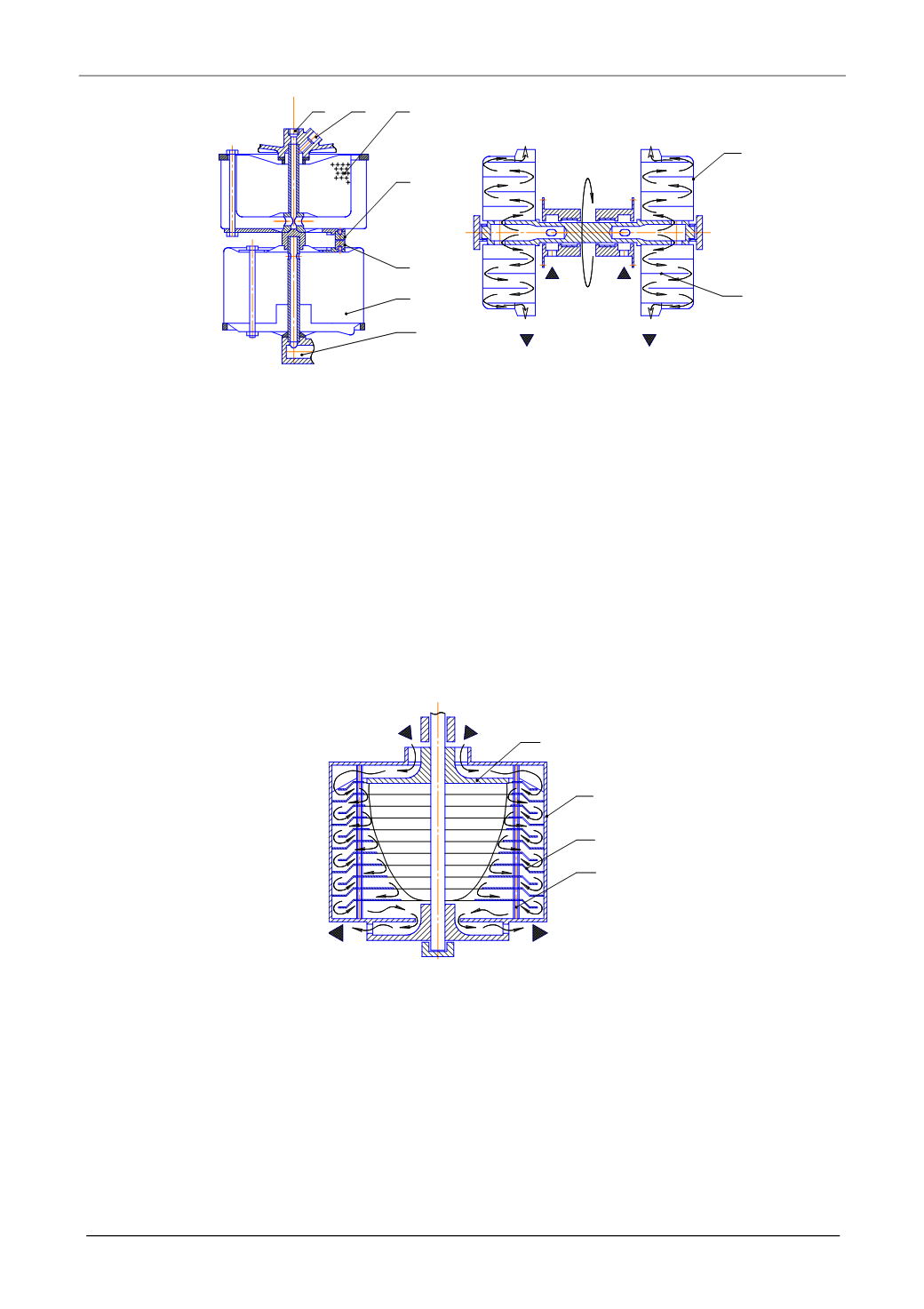

Рис. 2. Комбинированные роторы масляных центрифуг:
а – с вертикальным расположением роторов:
1 – канал подвода топлива; 2 – канал отвода топлива; 3 – ротор топливной центрифуги;
4, 5 – магнитные пробки; 6 – ротор масляной реактивной центрифуги; 7 – канал подвода масла;
б – с горизонтальным расположением роторов: 1 – ротор; 2 – цилиндрические вставки
На стендовом оборудовании в некоторых случаях используются центрифуги открытого типа.
Поток очищаемой жидкости в роторах таких центрифуг образует открытую поверхность, а централь-
ное пространство ротора свободно.
Схема открытого многокамерного ротора масляной центрифуги с активным приводом пред-
ставлена на рисунке 3. Поток загрязненного масла, поступающий в верхнюю часть ротора 1 под дей-
ствием силы тяжести, приобретает вращательное движение посредством разгонного диска 2. Даль-
нейшее движение потока осуществляется по зигзагообразной траектории через пакет колец различно-
го диаметра 3, составленных с зазором, причем внутренние диаметры колец образуют параболоид
вращения. Применение в открытых центрифугах многокамерного ротора значительно повышает ве-
роятность осаждения загрязняющих частиц под действием центробежных сил.
1
3
2
4
Рис. 3. Схема открытого многокамерного ротора масляной центрифуги с активным приводом:
б –: 1 – ротор; 2 – разгонный диск; 3 – пакет колец; 4 – шпильки
Группа роторов центрифуг, имеющих дополнительные функции, представлена схемами, при-
веденными на рис. 4.
Ротор многокамерной центрифуги с лопатками для перекачивания жидкости (насос- центри-
фуга), схема которого приводится на рис. 4 а, может быть использован для одновременной очистки и
последующего перекачивания жидкости. Устройство может быть предпочтительнее всего использо-
вано для очистки топлив при перекачивании и с меньшей вероятностью для предварительной (гру-
бой) очистки моторных или гидравлических масел.
На рис. 4 б представлена схема многокамерного ротора центрифуги с пневматическим приво-
дом, предложенной для сверхтонкой очистки гидравлических масел. В данном случае лопатки, рас-
положенные на внешней поверхности ротора являются элементами привода центрифуги.
