на метательное оборудование действуют значительные динамические нагрузки, что может привести к

его поломке. Кроме того, может произойти залипание грунтом лопастей, что снизит эффективность

подобных интенсификаторов.

Одинарные активные (подгребающие) стенки перемещаются внутри ковша скрепера и имеют

привод от гидроцилиндров. В зависимости от конструкции интенсификатора активные стенки могут

иметь простую, сложную или произвольную траекторию движения.

Подгребающая стенка с простой траекторией движения (рис. 2а) перемещается в направляю-

щих и управляется одной парой гидроцилиндров [13]. Данная схема проста по устройству и в управ-

лении, однако, при продвижении грунта в заднюю часть ковша наряду с пересыпанием будет проис-

ходить и его сжатие, что приведет к значительному увеличению сопротивлений. Кроме того, при об-

ратном ходе стенки, грунт будет осыпаться.

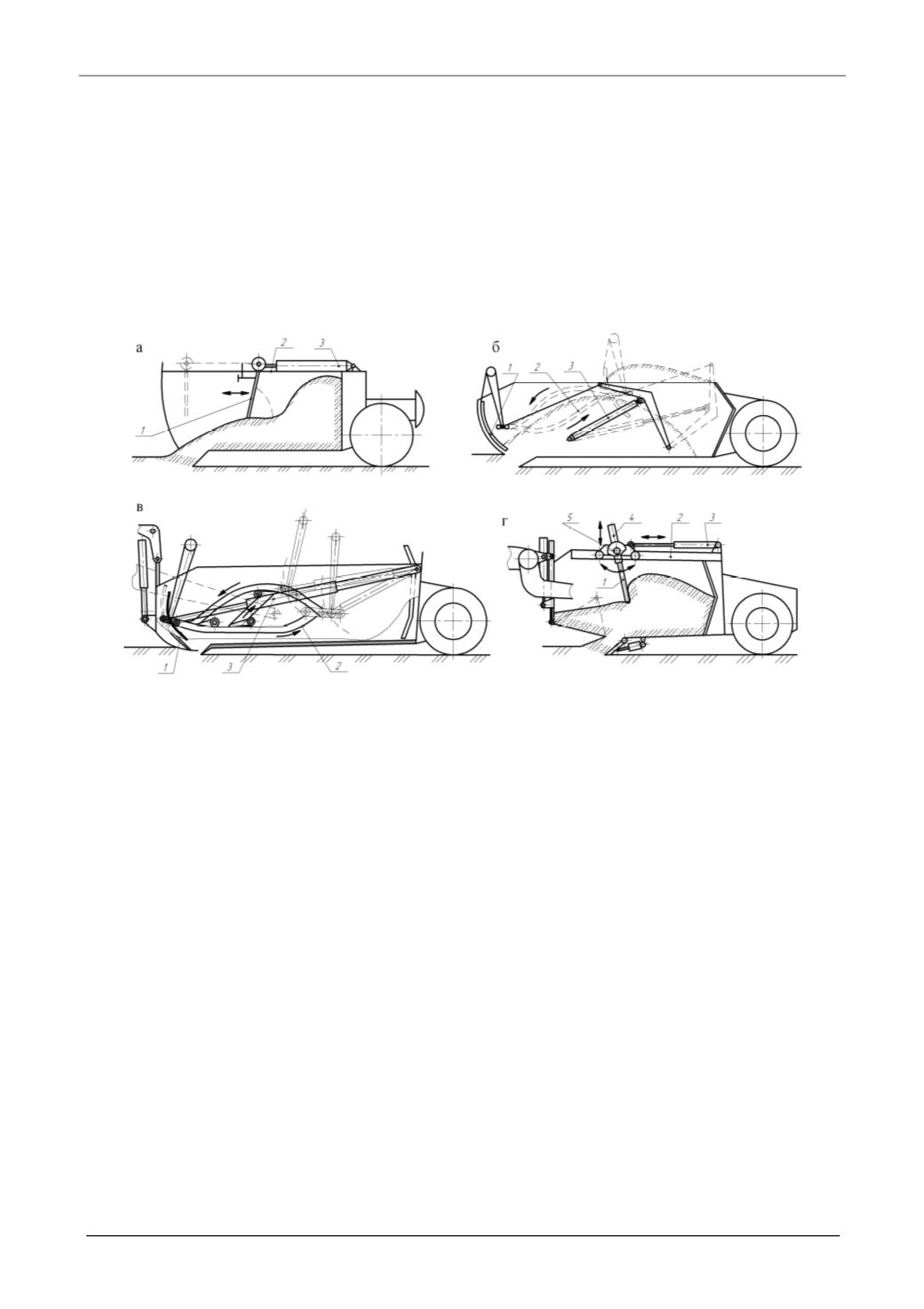

Рис.2. Схемы скреперных ковшей с интенсификаторами загрузки грунта

в виде одинарных активных (подгребающих) стенок:

а - простое движение стенки; б, в - сложное движение стенки; г - произвольное движение стенки;

1-подгребающая стенка; 2- направляющие;

3, 4, 5 - гидромеханизмы перемещения подгребающей стенки

Подгребающая стенка со сложной траекторией движения [6] в исходном положении находит-

ся рядом с передней заслонкой (рис.2 б). После полного заполнения грунтом передней и средней час-

тей ковша стенка, двигаясь по нижней ветви траектории, перемещает грунт в заднюю часть ковша, а

освобожденная передняя часть ковша снова заполняется грунтом под давлением срезаемой стружки.

При разгрузке ковша подгребающая стенка двигается под действием гидроцилиндров 3 в сторону

передней заслонки по верхней ветви траектории, одновременно способствуя выгрузке грунта из ков-

ша.

Устройство направляющих (рис. 2 в) позволяет заполнять еще более длинные ковши, чем тот,

который изображен на рис.2 б. Направляющие механизма управления стенкой снабжены дополни-

тельными средними ветвями, каждая из которых соединена с верхней и нижней ветвями, а механизм

управления - устройством для поочередного пропускания кареток по нижней и средней ветвям на-

правляющих [6].

Подгребающая стенка с произвольной траекторией (рис. 2 г) может перемещаться вдоль ков-

ша, опускаться и подниматься с помощью гидроцилиндров, а также поворачиваться при помощи гид-

ромеханизма [14]. При загрузке ковша активная стенка подхватывает грунт и последовательно пере-

мещает его в заднюю или переднюю часть ковша. По мере наполнения ковша грунтом стенка при-

поднимается, распределяя грунт в верхней части ковша. Данная конструктивная схема позволяет вы-

бирать для заполнения ковша любую траекторию в зависимости от свойств грунта. Стенка также мо-

жет способствовать разгрузке ковша. К недостаткам данной схемы можно отнести сложность конст-

рукции и управления.
