Эксплуатация и ремонт машин и оборудования
365
дозеров-толкачей или интенсификаторов загрузки [4, 5]. Однако применение бульдозера-толкача ус-
ложняет технологическую схему применения скрепера и значительно увеличивает себестоимость
земляных работ.
Интенсификаторы загрузки позволяют самостоятельно наполнять ковши скреперов. К на-
стоящему времени проведено большое количество исследований по вопросу интенсификации загруз-
ки ковшей скреперов. Отечественными и зарубежными исследователями предлагается ряд устройств,
для обеспечения самозагрузки ковшей скреперов [1, 2]. Промышленностью освоен серийный выпуск
скреперов с элеваторной загрузкой, наиболее распространен скрепер со скребковым элеватором, ус-
тановленным в передней части ковша, выпускаются также машины, оборудованные шнековым элева-
тором.
Разработаны и испытаны другие типы интенсификаторов загрузки, а именно: винтовое загру-
зочное устройство; барабанные метатели верхнего и нижнего метания; комбинация ножевого и лопа-
стного барабанов; двухножевая система копания; активное днище; активный нож; загрузочный лоток;
секционный барабан; гребковый ротор; пневмооболочка, установленная на передней заслонке; актив-
ная подгребающая заслонка; диско-фрезерный рабочий орган; ковш с импульсной системой колеба-
ний [6-10]. Известны конструкции с комбинированной интенсификацией процесса загрузки [2, 11,
12], например: диско-фрезерный рабочий орган с барабанным метателем и шнековым элеватором;
двухножевая система копания с наклонными боковыми стенками и газовоздушной смазкой.
Анализ конструкций интенсификаторов. Перспективным направлением в развитии интенси-
фикаторов загрузки ковша являются активные стенки [1]. По принципу перемещения грунта актив-
ные стенки можно подразделить на метательные и подгребающие, а по конструкции на двухлопаст-
ные и одинарные.
Двухлопастные активные рабочие органы в качестве привода имеют обычно кривошипный
механизм. Двухлопастной активный рабочий орган располагается в передней верхней части ковша.
Скреперы с двухлопастным рабочим органом возможно использовать как для подгребания (сдвига-
ния) так и для метания грунта [1].
При подгребании грунта гребковая лапа (рис.1а) внедряется в грунт, находящийся в передней
части ковша. Происходит перемещение гребковой лапы по заданной траектории вместе с грунтом,
при достижение лапой наивысшей точки осуществляется ссыпание грунта в заднюю часть ковша
скрепера, после чего лапа двигается обратно вхолостую. Осыпающийся грунт располагается в ковше
под углом естественного откоса, как в продольном, так и в поперечном профиле.

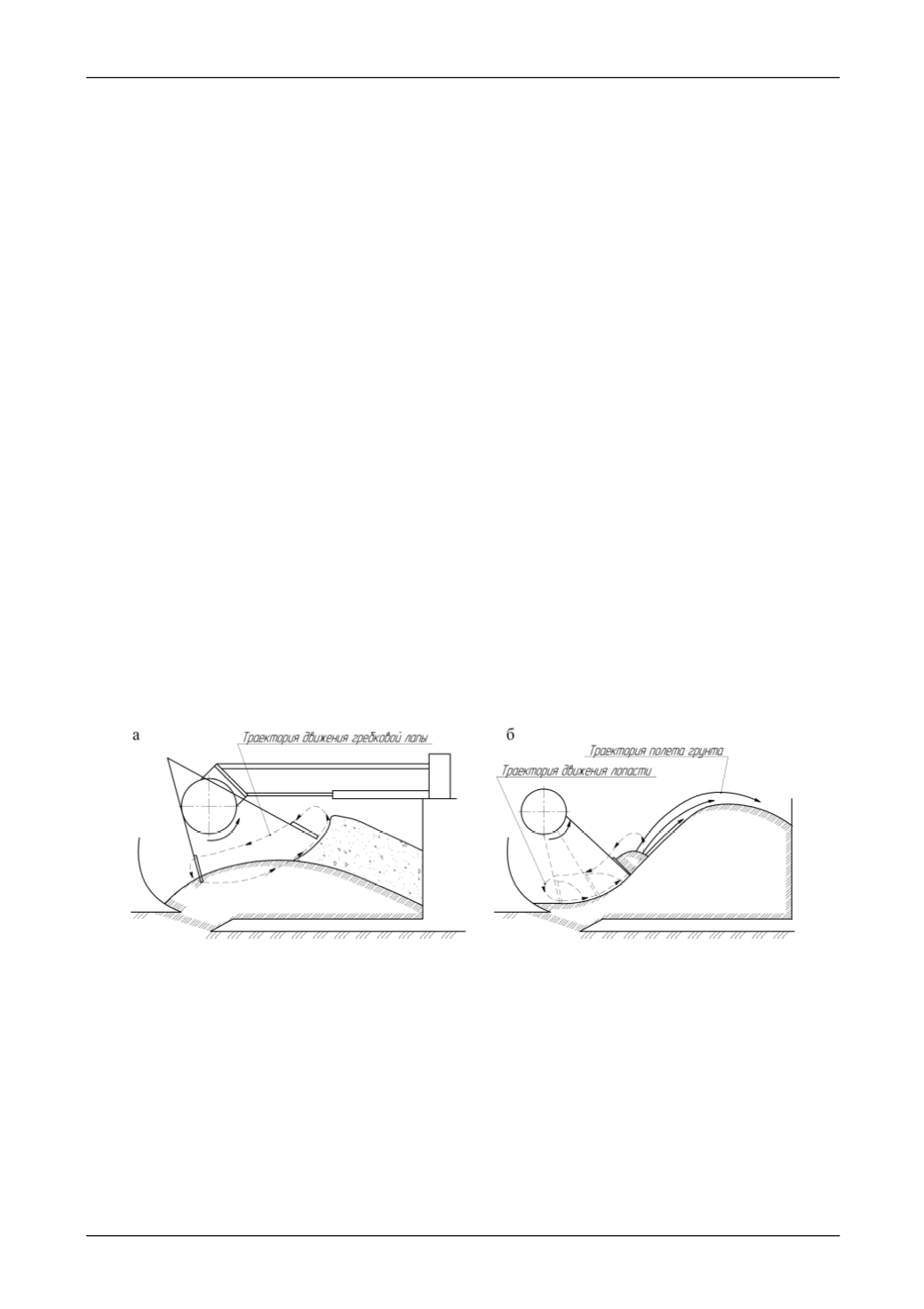

Рис.1. Ковш скрепера с двухлопастным активным рабочим органом:
а - сдвигание грунта гребковой лапой; б - метание грунта лопастями
Однотипная конструкция интенсификатора может использоваться и для метания грунта (рис.
1б). При контакте рабочего органа с грунтом скорость лопасти (стенки) равна или несколько больше
скорости срезанного пласта грунта в ковше, после этого скорость метательной стенки плавно увели-
чивается до величины, необходимой для броска грунта на заданную высоту наполнения и длину ков-
ша. После отрыва грунта от метательной стенки скорость ее снижается до нуля, чтобы подготовить
плавное изменение направления ее движения на холостой ход. Далее цикл повторяется. Копание
грунта скрепером происходит в установившемся режиме работы тягача, что позволяет рационально
использовать тягово-сцепные качества тягача и повысить производительность до 30% по сравнению с
обычным скрепером.
Наибольший эффект от применения двухлопастного рабочего органа можно получить на сы-
пучих грунтах. В тоже время на связных и липких грунтах или грунтах с каменистыми включениями
