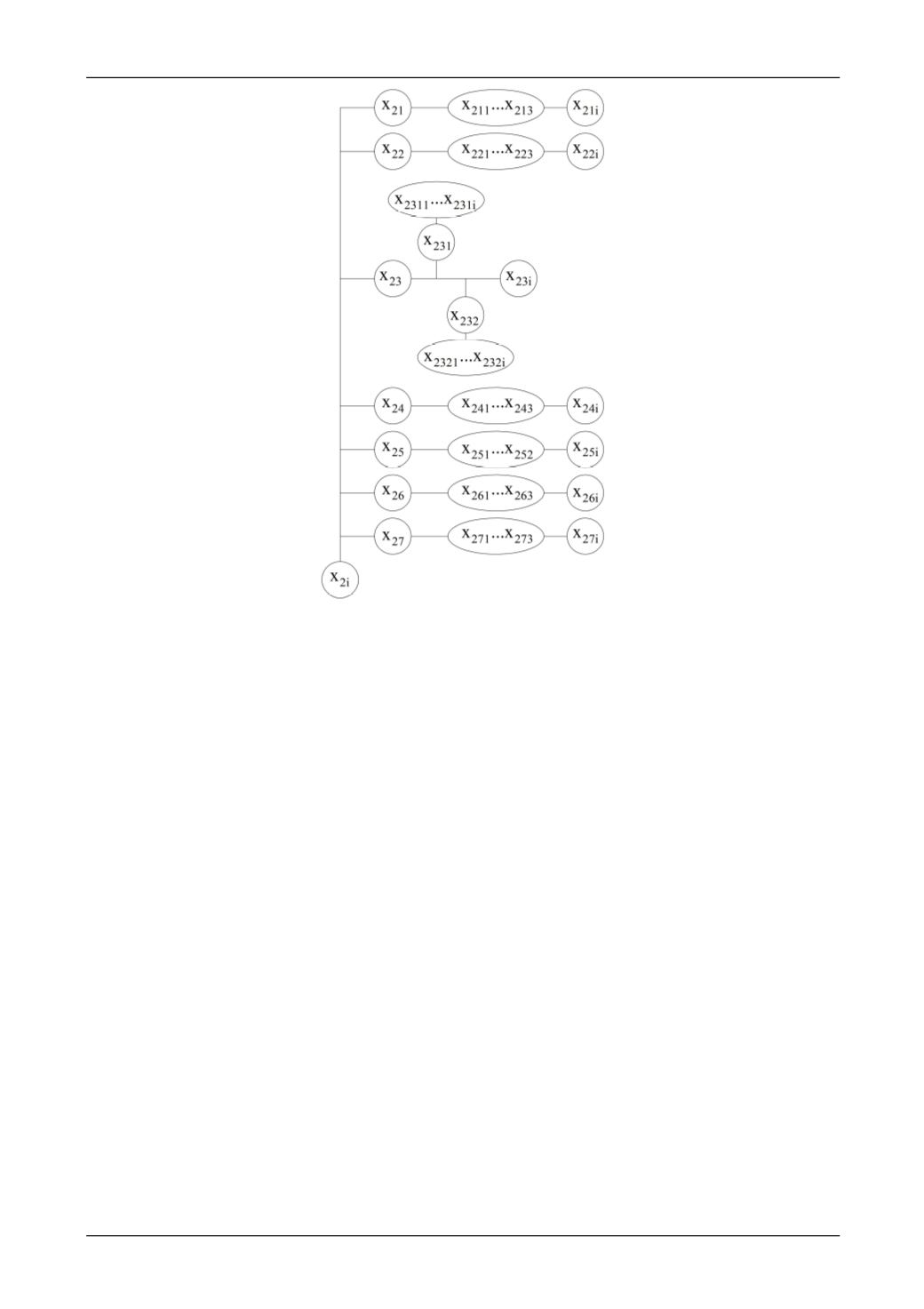

Рис. 4. Корпусная часть сборного токарного инструмента

Материал режущей части инструмента (вершина х13) на модели целесообразно представить в

следующих вариантах: х131 – углеродистая сталь, х1311…х131n – марки углеродистых сталей; х132

– легированная сталь, х1321…х132n – марки легированных сталей; х133 – обычная быстрорежущая

сталь (БРС), х1331…х133n – марки обычных БРС; х134 – БРС повышенной прочности, х1341…х134n

– марки БРС повышенной прочности; х135 – однокарбидные вольфрамо-кобальтовые твердые сплавы

(ВКТС), х1351…х135n – марки однокарбидных вольфрамо-кобальтовых твердых сплавов; х136 –

двухкарбидные ВКТС, х1361…х136n – марки двухкабидных ВКТС; х137 – трехкарбидные ВКТС,

х1371…х137n – марки трехкарбидных ВКТС; х138 – безвольфрамовые твердые сплавы,

х1381…х138n – марки безвольфрамовых твердых сплавов; х139 – минералокерамические материалы,

х1391…х139n – марки минералокерамических материалов; х1310 – сверхтвердые материалы,

х13101…х1310n – марки сверх твердых материалов; х13i – другие материалы.

Вид исполнения режущей кромки (вершина х14), согласно системе обозначения ISO для

сменных многогранных режущих пластин, классифицируется следующим образом: х141 – острые

грани; х142 – грани с фаской; х143 – грани с двойной фаской; х144 – закругленные грани; х145 – за-

кругленные грани с фаской; х146 – закругленные грани с двойной фаской; х14i – другие варианты.

Направление подачи (вершина х15) целесообразно представить в виде следующих вариантов:

х151 – правые; х152 – левые; х15i – другие варианты.

Износостойкие покрытия и упрочнения режущей части (вершина х16) представлены парамет-

рами: х161 – вид упрочнения; х162 – глубина упрочнения; х163 – материал покрытия; х164 – толщина

покрытия; х16i – другие варианты.

Корпусная часть сборных токарных резцов (вершина х2) характеризуется системой парамет-

ров, являющихся вершинами ребра lx2: х21 – пазы в корпусной части, где х211 – количество пазов;

х212 – размер паза (h x b); х213 – угол наклона пазов; х22 – упрочнение корпусной части, х221 – об-

щее упрочнение; х222 – местное упрочнение; х223 – упрочнение отсутствует; х23 – материал корпус-

ной части; х231 – конструкционные стали, х2311…х231n – марки конструкционных сталей; х232 –

легированные стали, х2321…х232n – марки легированных сталей; х24 – форма сечения корпусной

части, х241 – квадратное сечение, х242 – круглое сечение, х243 – прямоугольное сечение, х24i – дру-

гие варианты; х25 – размеры корпусной части, х251 – размеры сечения корпуса (d; h x b), х252 –

длина корпусной части, х25i – другие размеры; х26 – отверстия под винт в корпусной части, х261 –
