Установка состоит из стакана, изготовленного из титанового сплава, крышки, магнитострик-

ционного преобразователя, генератора УЗГ5-4.0/18. Ультразвуковой генератор вырабатывает элек-

трические колебания ультразвуковой частоты, которые магнитострикционный преобразователь про-

изводит в продольные механические колебания. Ультразвуковой стакан имеет сложные колебания.

Деталь помещается внутрь стакана (подвешивается к крышке), в котором находится стальные

шарики. При включении узг электрические высокочастотные колебания преобразуются в механиче-

ские продольные колебания магнитострикционным преобразователем, к торцу которого подключен

стакан.

Результаты и обсуждения. Опыты ультразвуковой обработки силуминовых поршней прово-

дились шариками диаметром 1 мм в ультразвуковом стакане. Время обработки каждой детали 3 ми-

нуты. В результате оценивалась шероховатость обработки, при исходной шероховатости шлифован-

ных поршней Ra 1,85 мкм. После обработки в ультразвуковом стакане она составила 1,63 мкм. По-

верхность, после обработки, получается маслоемкой. Шероховатость поверхностей оценивалась с

помощью профилографа-профилометра 252 [5,7].

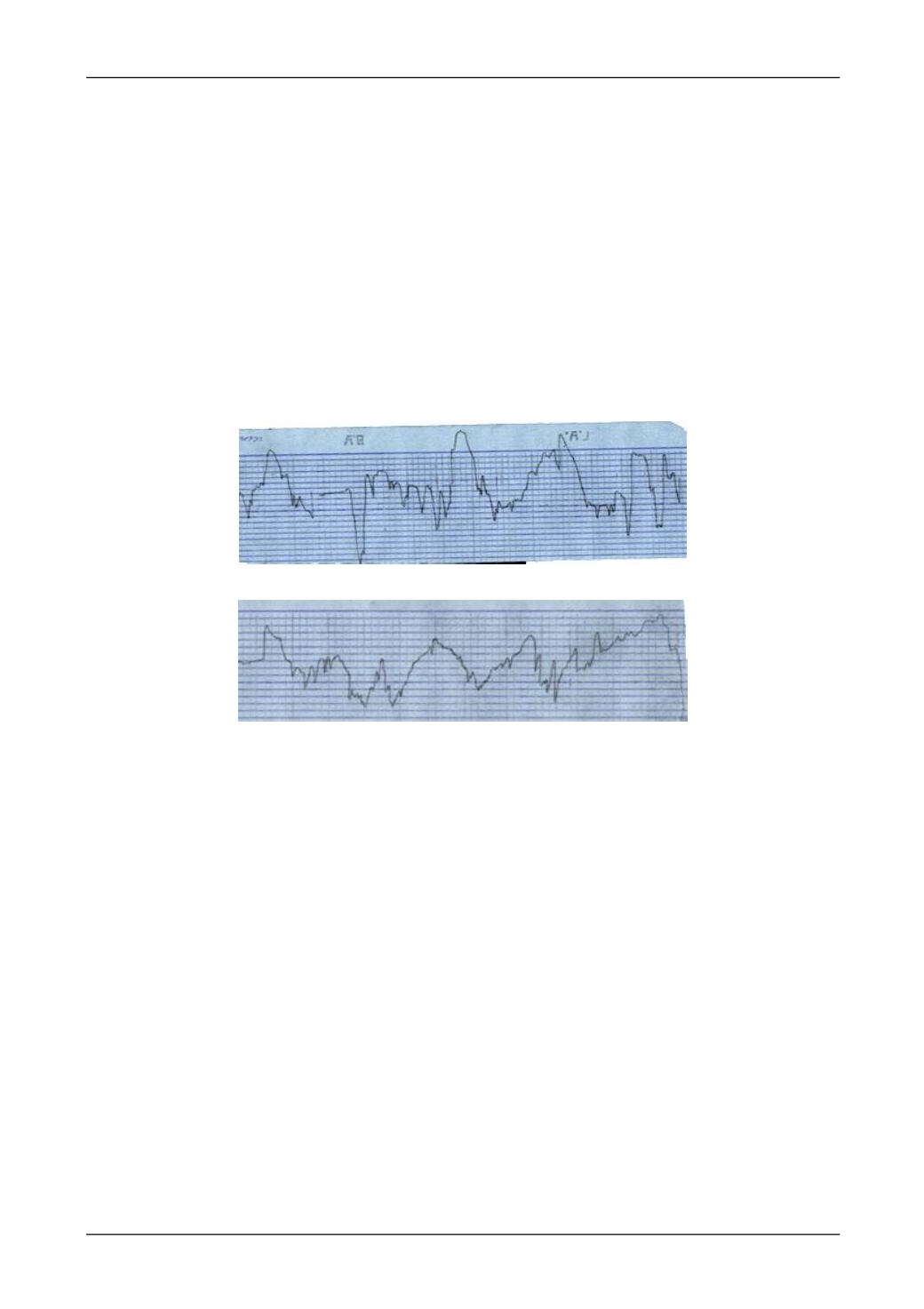

Профилограмма поверхностей исходной (шлифованной) поверхности преведена на рис. 3, по-

сле обработки - на рис. 4.

Вертикальное увеличение: 5000; Горизонтальное увеличение: 100

Рис. 3. Профилограмма шлифованного образца

Рис. 4. Профилограмма образца после обработки

Вывод: в результате обработки в ультразвуковом стакане на детали создаётся равномерно об-

работанная поверхность, с маслоемкой шероховатостью. А так же повышенная микротвердость, ха-

рактерная данному методу, должна привести к повышению износостойкости поршней.

Литература:

Левченко В.А. Методы упрочнения поверхностей деталей машин / В.А. Левченко, В.Н Матвеен-

ко., И.А Буяновский., З.В. Игнатьева – Москва, 2008.

Лопухов Ю.И. Лахина М.А.Ультразвуковое поверхностное пластическое упрочнение / Журнал

Технические науки от теории к практике. – Москва, 2008.

Семенов И.Л., Поляков А.М. Учебник по устройству легкового автомобиля – Москва: Изд-во Мир

автокниг. 2011 г.

Хмелев В.Н., Шалунов А.В., Хмелев С.С., Цыганок С.С. // Ультразвук. Аппараты и технологии . -

Бийск:

та, 2015.

Гилета В.П. Обработка шеек коленчатых валов ультразвуковым инструментом / В.П. Гилета, В.Б.

Асанов, А.И. Безнедельный // Новые материалы и технологии в машиностроении. Сборник науч. тр. по итогам

межд. науч.-технич. конф.. Выпуск 7.-Брянск: БГИТА, 2007. - С.8-12.

Гилета В.П. Технологические возможности поверхностного пластического деформирования с ис-

пользованием ультразвуковых колебаний / В.П. Гилета, В.Б. Асанов, А.И. Безнедельный // Труды межд. науч.-

практ. конф. "Инженерия поверхностного слоя деталей машин", Кемерово, 2009. - С.75-79.

Rakhimyanov Kh.M., Rakhimyanov

, Eremina A.S. Modeling of deformation processes for condi-

tions of ultrasonic frequency impulse impact on the surface layer of metals and alloys// Applied Mechanics and Materi-

als.2015. Vol. 788. P. 63-68.

Рахимянов Х.М. Теоретические основы комбинмрования высокоинтенсивных термических и де-

формационных процессов в поверхностной обработке: автореф. дис. … д-ра. техн. наук. - Тула, 1998, 40 с.
